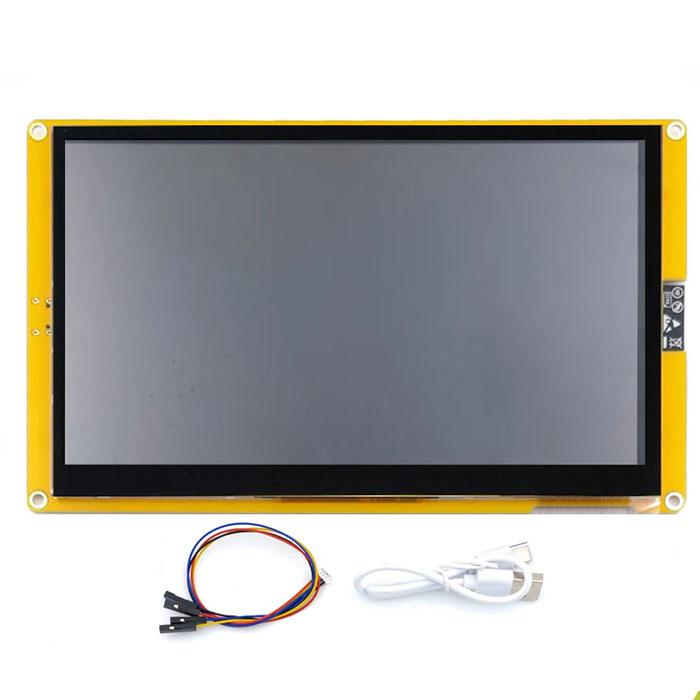

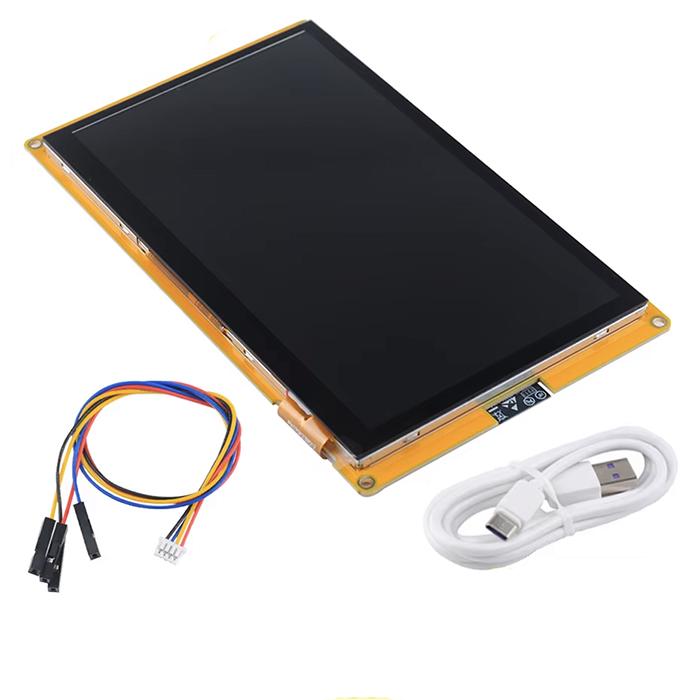

Плата ESP32-8048S070C с 7" TFT-дисплеем (800x480)
ESP32-8048S070C — это мощная и универсальная плата разработки формата «всё-в-одном» (All-in-One), созданная на базе микроконтроллера ESP32-S3. Устройство объединяет в себе двухъядерный процессор с поддержкой Wi-Fi и Bluetooth, яркий 7-дюймовый цветной дисплей и отзывчивый емкостный сенсор. Это идеальное готовое решение для инженеров, мейкеров и разработчиков, которым нужно быстро создать современный интерфейс «человек-машина» (HMI), панель управления «умным домом» или IoT-хаб без сложной пайки и подбора компонентов.
Преимущества и особенности:
Сферы применения:
Технические характеристики:
Микроконтроллер и связь:
Преимущества и особенности:
- Готовая экосистема: Вам не нужно отдельно покупать экран, контроллер и плату коммутации. Все компоненты уже интегрированы, протестированы и готовы к работе «из коробки».
- Производительный чип ESP32-S3: Двухъядерный процессор с аппаратным ускорением векторных инструкций обеспечивает высокую скорость отрисовки графики и плавную работу интерфейсов.
- Большой запас памяти: 16 МБ Flash-памяти и 8 МБ PSRAM позволяют загружать сложные графические библиотеки, массивные шрифты, фоновые изображения и аудиофайлы без ограничений.
- Емкостный мультитач: Экран поддерживает емкостное касание (Capacitive Touch), что обеспечивает плавное и точное управление, сравнимое с современными смартфонами (в отличие от устаревших резистивных экранов).

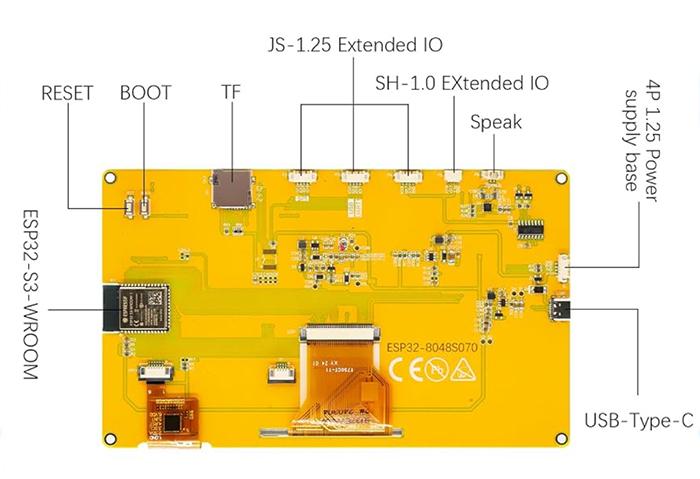

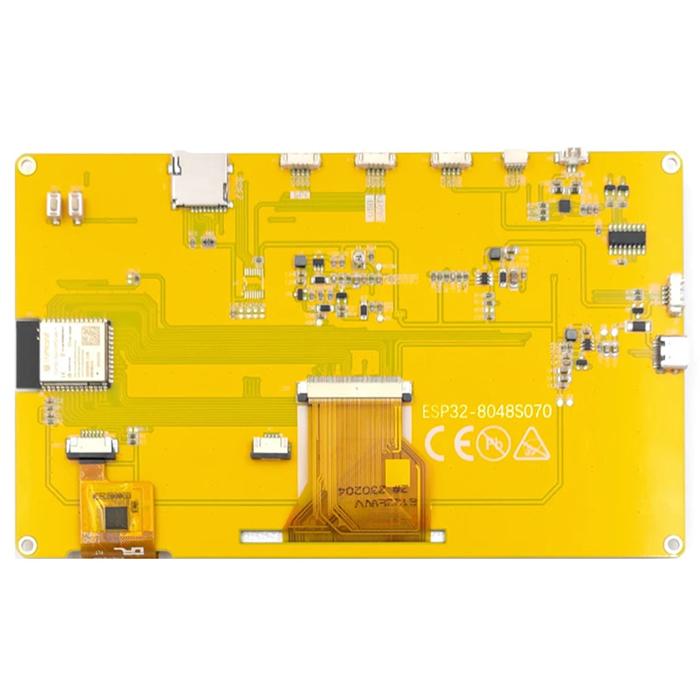

- Широкие возможности расширения: На плате предусмотрен слот для карт памяти microSD, встроенный аудиоусилитель для подключения динамика, а также выведенные GPIO-пины (I2C, UART, SPI) для подключения внешних датчиков, реле и модулей.
- Совместимость с ПО: Отлично работает с популярными средами разработки (Arduino IDE, ESP-IDF, MicroPython, PlatformIO) и библиотеками для создания GUI, такими как LVGL, SquareLine Studio и OpenHASP.
Сферы применения:
- Умный дом: Стильные настенные панели управления освещением, климатом и шторами (интеграция с Home Assistant, MQTT).
- Промышленные HMI-панели: Станки мониторинга, системы учета данных и пульты управления оборудованием.
- Информационные дисплеи: Метеостанции, трекеры криптовалют, табло биржевых котировок, календари и часы.
- Коммерческое оборудование: Терминалы самообслуживания, электронные меню, кассовые аппараты и системы очередей.
- Автомобильный тюнинг: Мультимедийные системы и диагностические сканеры (OBD-II) с кастомным интерфейсом.
Технические характеристики:
Микроконтроллер и связь:
- Процессор: ESP32-S3-WROOM-1 (двухъядерный Xtensa 32-bit LX7, тактовая частота до 240 МГц).
- Беспроводные интерфейсы: Wi-Fi 2.4 ГГц (802.11 b/g/n), Bluetooth 5.0 (LE).
- Память: 16 МБ Flash, 8 МБ PSRAM.
- Диагональ: 7.0 дюймов.
- Тип матрицы: TFT LCD (интерфейс RGB).
- Разрешение: 800 x 480 пикселей.
- Драйвер дисплея: EK9716.
- Угол обзора: 12H (широкие углы обзора).
- Тип сенсора: Емкостный (Capacitive Touch Panel).
- Питание: 5В (через порт USB Type-C).
- Потребление тока: ~500 мА (в активном режиме).
- Дополнительно: Слот для microSD, встроенный аудиоусилитель, порт USB Type-C (для питания и прошивки).
- Габариты модуля: ~181 × 108 мм (внешние размеры панели).
- Плата разработки ESP32-8048S070C с 7-дюймовым сенсорным экраном — 1 шт.
