Светодиодная индикация при ошибках загрузки

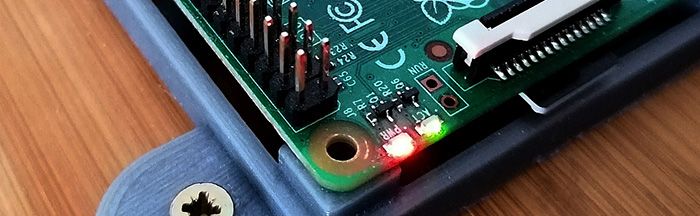

Если Raspberry Pi не загружается или выключается, то встроенный светодиодный индикатор может помочь разобраться в причинах такого поведения. Соответствия шаблонов мигания ошибкам представлены в таблице
|
Кол-во длинных вспышек
|
Кол-во коротких вспышек
|
Расшифровка ошибки
|
|---|---|---|
|
0
|
3
|
Загрузка невозможна по неизвестной причине
|
|
0
|
4
|
На карте памяти не найден файл start*.elf
|
|
0
|
7
|
Не найден образ ядра Linux
|
|
0
|
8
|
Ошибка модуля оперативной памяти
|
|
0
|
9
|
Не хватает свободной оперативной памяти
|
|
0
|
10
|
Активно состояние HALT
|
|
2
|
1
|
На карте памяти не найден FAT раздел
|
|
2
|
2
|
Не удалось прочитать данные с карты памяти
|
|
2
|
4
|
Несовпадение сигнатур (Pi4, Pi5)
|
|
3
|
1
|
Ошибка SPI EEPROM (Pi4,Pi5)
|
|
3
|
2
|
SPI EEPROM с защитой от записи (Pi4,Pi5)
|
|
3
|
3
|
Ошибка I2C интерфейса (Pi4,Pi5)
|
|
3
|
4
|
Ошибка Secure Boot
|
|
4
|
3
|
Чип rp1 не найден
|
|
4
|
4
|
Тип платы не поддерживается
|
|
4
|
5
|
Критическая ошибка прошивки
|
|
4
|
6
|
Сбой питания (Тип А)
|
|
4
|
7
|
Сбой питания (Тип B)
|
