Микрокомпьютер ESP32-S3 240MHz, 1.3inch, 512KB SRAM, 16MB Flash, WiFi 6 & Bluetooth 5

В продаже ESP32-S3-LCD-1.3: Стандартная версия

ESP32-S3-LCD-1.3 — это высокопроизводительная отладочная плата от Waveshare, предназначенная для разработки в сфере интернета вещей (IoT), носимых устройств и приложений для «умного дома».

Плата оснащена 1.3-дюймовым ЖК-дисплеем с высоким разрешением, который обеспечивает четкое и яркое отображение данных в реальном времени.

• Процессор: Двухъядерный Xtensa 32-bit LX7 с частотой до 240 МГц.
• Беспроводная связь: Поддержка 2.4 ГГц Wi-Fi (802.11 b/g/n) и Bluetooth 5 (BLE) со встроенной антенной.
• Память: Встроенные 16 МБ Flash и 8 МБ PSRAM, что дает достаточно места для сложных приложений. Дополнительно: 512 КБ SRAM и 384 КБ ROM.
• Дисплей: 1.3-дюймовый ЖК-экран с разрешением 240×240 пикселей и 262 144 цветами (262K).
• IMU (Датчик движения): Шестиосевой датчик QMI8658 (трехосевой акселерометр + трехосевой гироскоп) для точного определения жестов и положения в пространстве.
• Аудио: На борту имеются динамик и микрофон.
• Управление питанием:
• Микросхема зарядки литиевых аккумуляторов PL4054.
• Стабилизатор напряжения ME6217C33M5G с выходным током до 800 мА.
• Разъем для литиевой батареи MX1.25.
• Слот для карт памяти: Слот для microSD/TF-карт для легкого расширения хранилища.
• Светодиоды:
• Светодиод индикации зарядки (гаснет при полной зарядке).
• Программируемый RGB светодиод.
• Периферийные интерфейсы: Выведены 16 контактов GPIO, а также интерфейсы I2C, UART и USB.

Version Options

ESP32-S3-LCD-1.3: Стандартная версия




ESP32-S3-LCD-1.3-B: Версия в пластиковом корпусе



ESP32-S3-LCD-1.3-C: Версия в характерном корпусе-призме (prism cube)

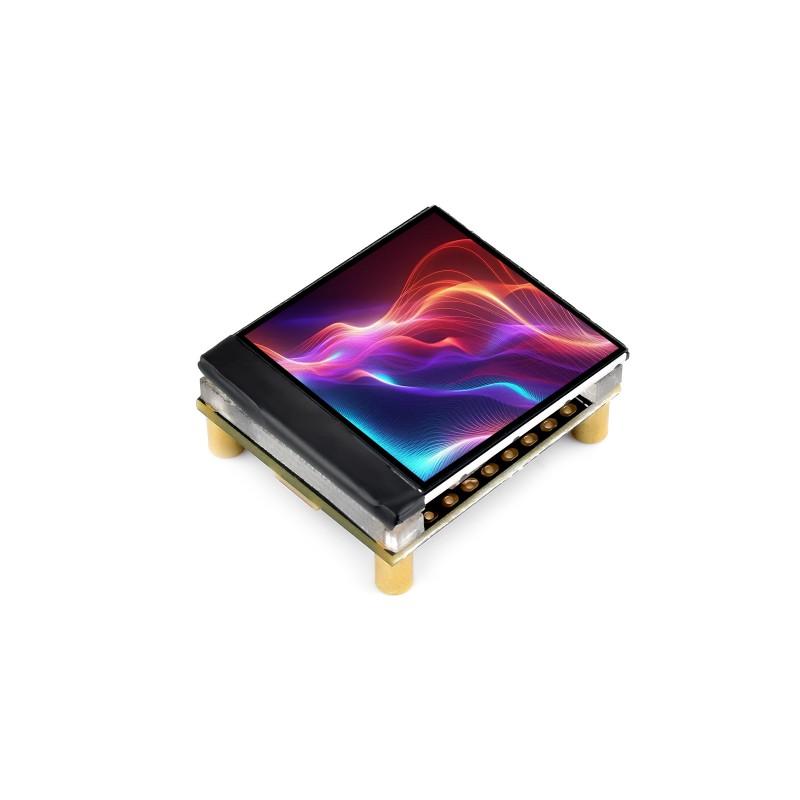

Colorful display effect



6-Axis IMU enhances playability

The display effect with prism cube



Pin Definition

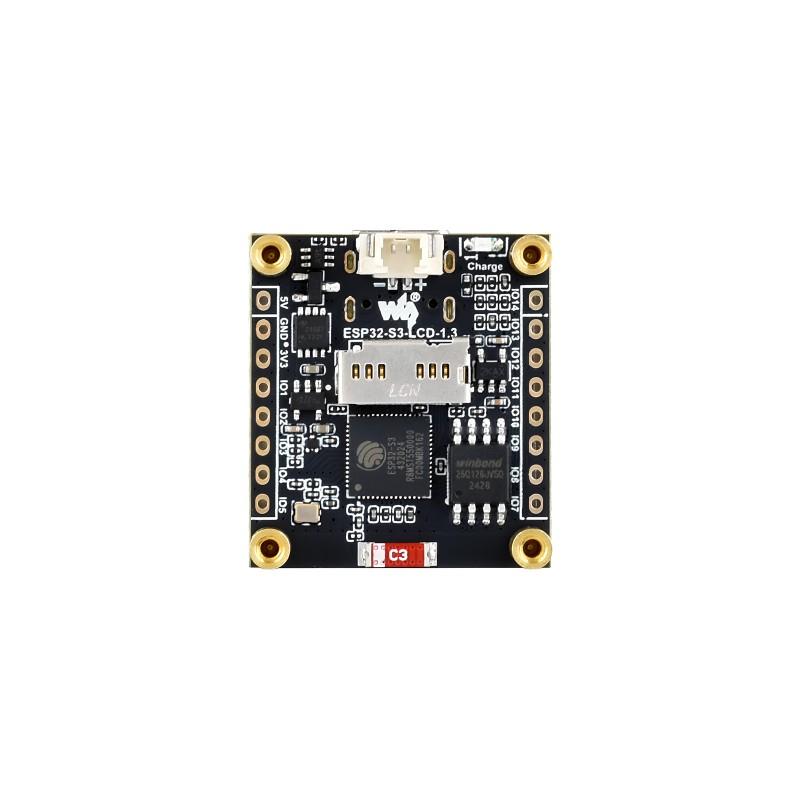

What's On Board

1. ESP32-S3R8
   Dual-core processor, up to 240MHz operating frequency
2. Onboard ceramic antenna
3. 16MB Flash
4. TF card slot
5. Charge indicator
   off when fully charged
6. PL4054 battery recharge manager
7. ME6217C33M5G
   Low dropout regulator, 800mA output (Max.)
8. MX1.25 battery header
9. QMI8658 (back side)
   6-axis IMU includes a 3-axis gyroscope and a 3-axis accelerometer

Standard version



With plastic case



With plastic case and prism cube






Комплектация:

• ESP32-S3-LCD-1.3: Стандартная версия
