Микрокомпьютер ESP32-S3 240MHz, 1.85inch, 512KB SRAM, 16MB Flash, WiFi 6 & Bluetooth 5

Интегрированный аудиовход и аудиовыход, обеспечивающие AI-взаимодействие и автономное голосовое управление.

Особенности:

ESP32-S3-Touch-LCD-1.85C — это микроконтроллерная плата разработки с поддержкой 2,4 ГГц Wi-Fi и Bluetooth BLE 5, интегрирующая флеш-память большого объема и PSRAM. На борту установлен 1,85-дюймовый LCD-дисплей, который позволяет плавно запускать графические интерфейсы, такие как LVGL. В сочетании с различными периферийными интерфейсами плата подходит для быстрой разработки HMI и других приложений на ESP32-S3.

• Оснащена высокопроизводительным двухъядерным процессором Xtensa 32-bit LX7 с частотой до 240 МГц.

• Поддерживает 2,4 ГГц Wi-Fi (802.11 b/g/n) и Bluetooth 5 (LE) со встроенной антенной.

• Встроенные 512 КБ SRAM и 384 КБ ROM, с установленными на плате 16 МБ Flash и 8 МБ PSRAM.

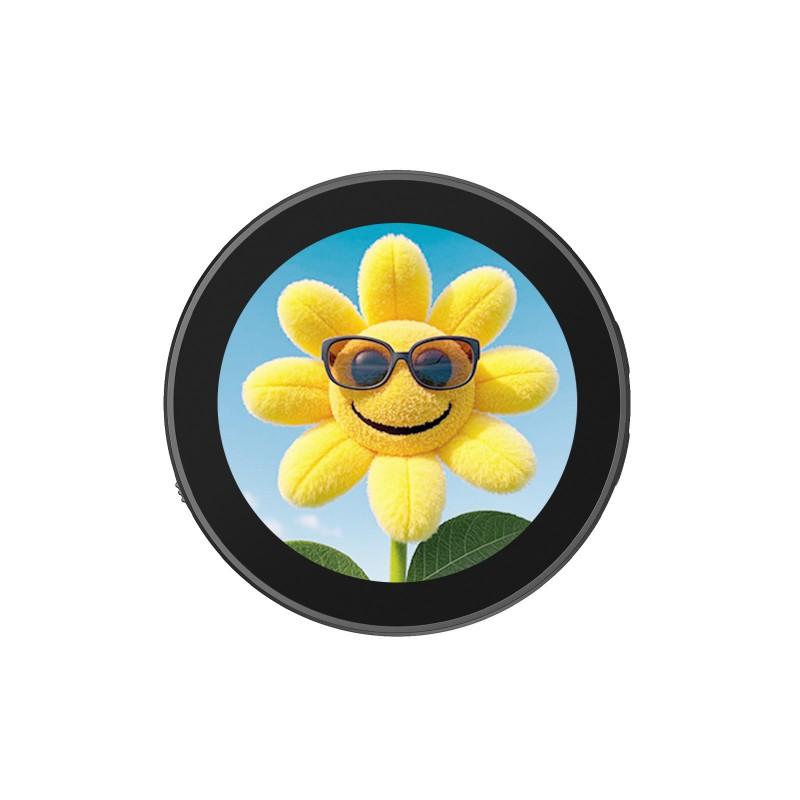

• 1,85-дюймовый LCD-дисплей с разрешением 360×360 и поддержкой 262 тысяч цветов.

• Поддерживает ёмкостное сенсорное управление через интерфейс I2C с поддержкой прерываний.

• Выведены интерфейсы UART, I2C и некоторые выводы ввода-вывода (IO).

• На борту аудио кодек, двойные микрофоны, RTC-датчик, слот для TF-карты и модуль управления зарядкой аккумулятора и т. д.

• Поддерживает точное управление, такое как гибкая тактовая частота и несколько режимов питания, для обеспечения низкого энергопотребления в различных сценариях.

Варианты версий:
Все версии оснащены сенсорным управлением

ESP32-S3-Touch-LCD-1.85C
Standard version



ESP32-S3-Touch-LCD-1.85C-BOX
версия с корпусом-колонкой, опционально с литий-ионной батареей 3,7 В

Области применения:

Отличное качество изображения:
262k цветов, разрешение 360×360, широкие углы обзора.

Емкостное сенсорное управление:
Поддерживает управление через интерфейс I2C для гибкой работы и плавного взаимодействия с пользовательским интерфейсом, с поддержкой прерываний.

Встроенный аудиовход/выход:
Поддерживает высококачественную обработку звука. Оснащена автономной голосовой моделью для управления устройствами с помощью настраиваемых голосовых команд.

Поддержка AI-речевого взаимодействия:
Позволяет подключаться к онлайн-платформам больших языковых моделей, таким как GPT, DeepSeek, Doubao и др.

Поддержка множества периферийных устройств:
Позволяет подключать различные модули через интерфейсы UART, I2C и GPIO.

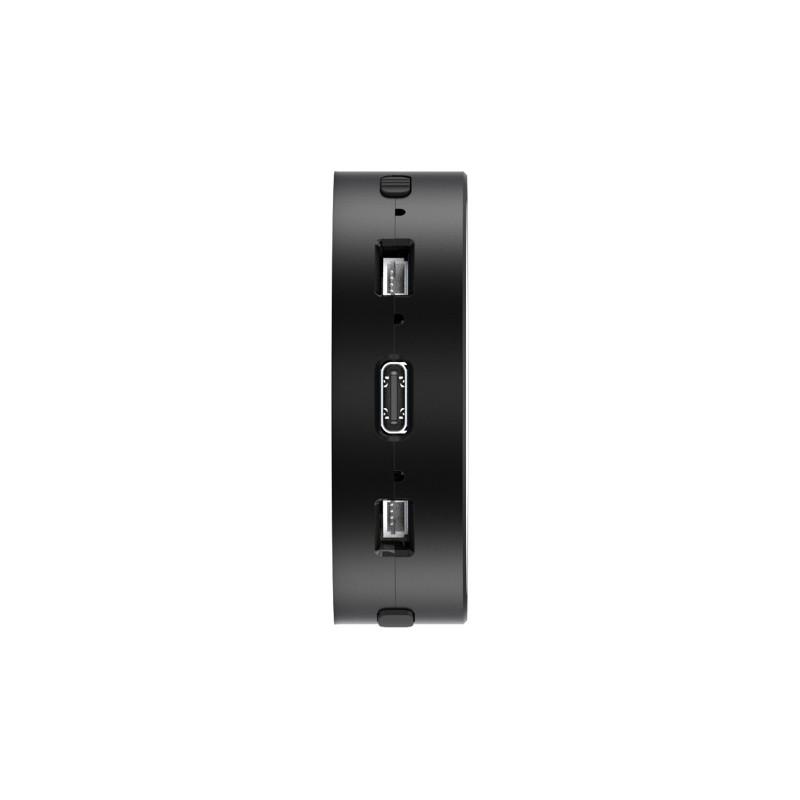

Описание интерфейсов:

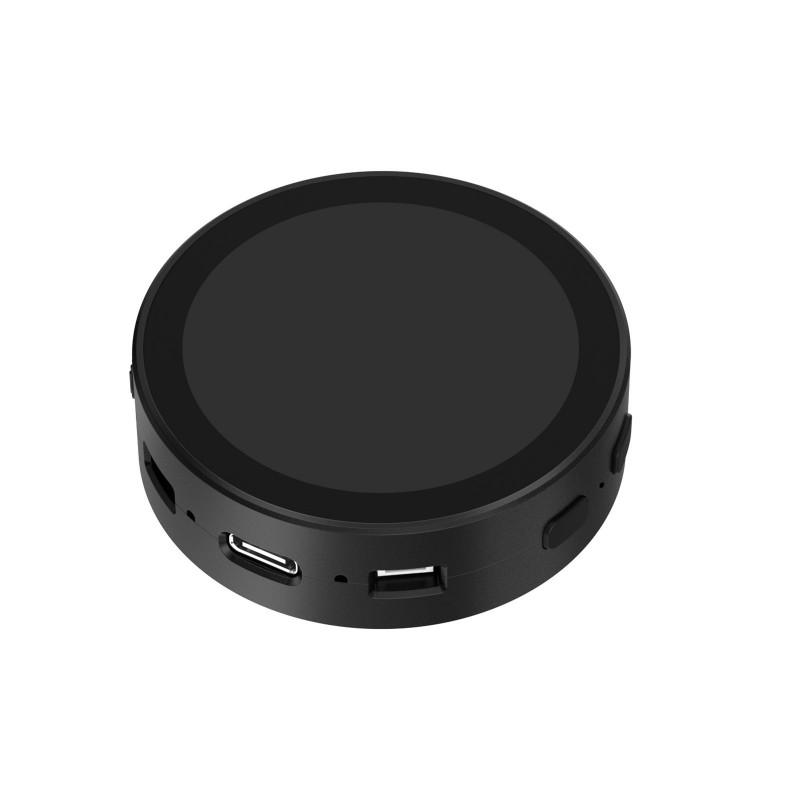

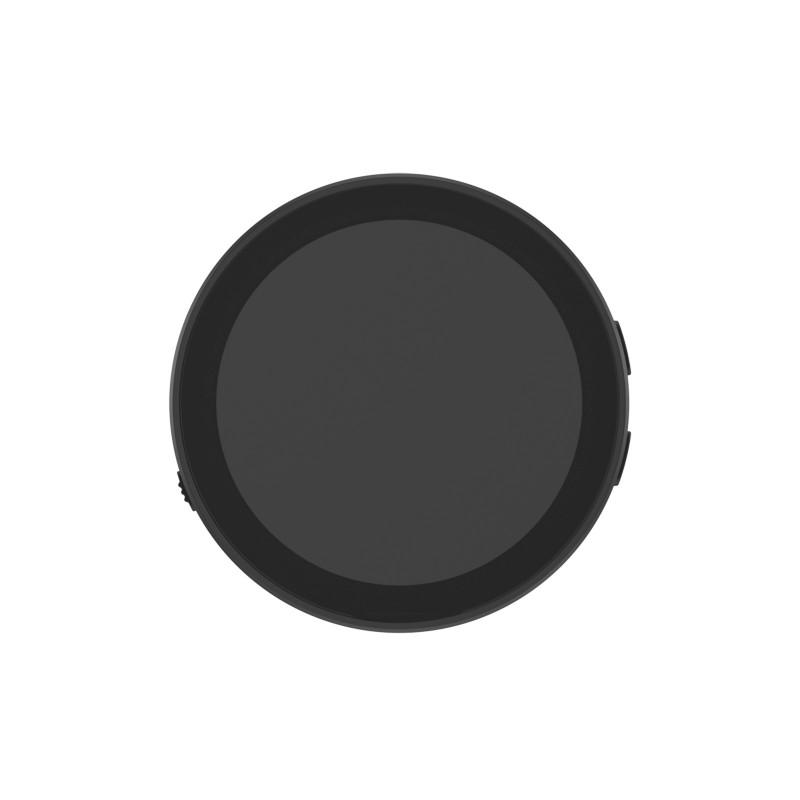

Стандартная версия (Standard version):
Без корпуса-колонки, но все кнопки такие же, как и в версии с колонкой.

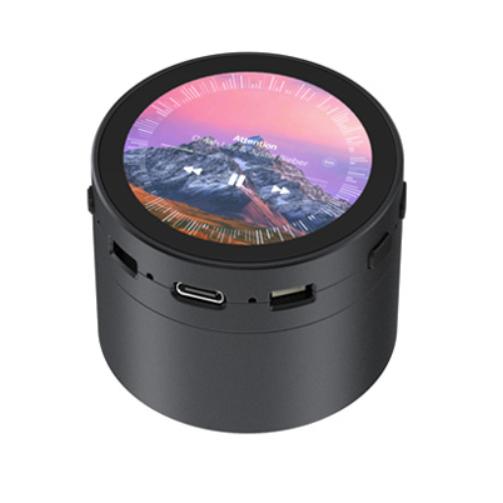

Версия с корпусом-колонкой (With speaker box version):
В комплекте с корпусом-колонкой.

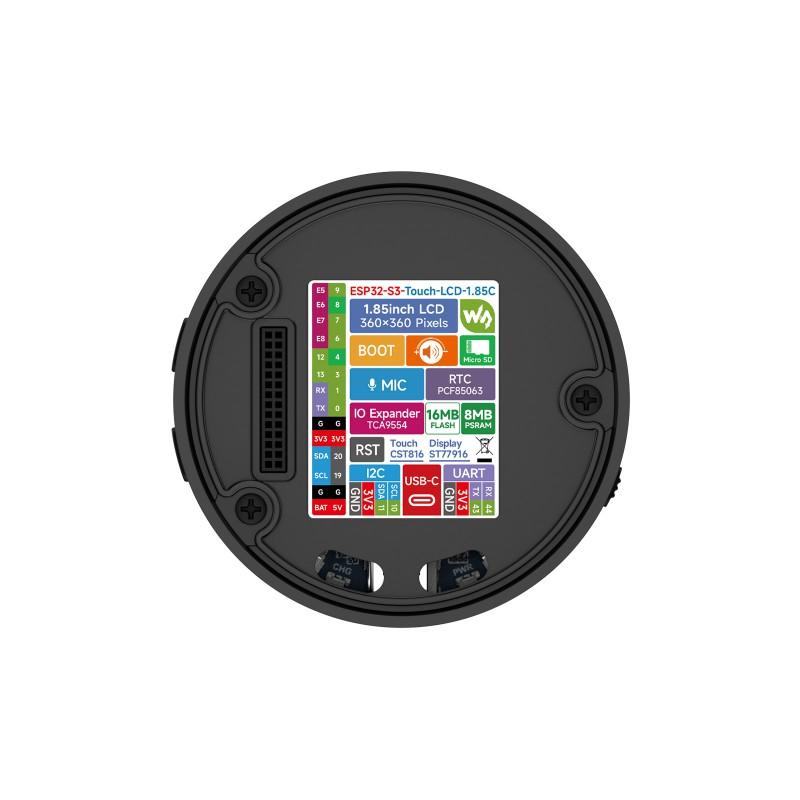

Что находится на плате?

ESP32-S3-Touch-LCD-1.85C-V2

1.
   ESP32-S3-Touch-LCD-1.85C:

• Двухъядерный процессор ESP32-S3R8, рабочая частота до 240 МГц.
• 16 МБ Flash.
• Микросхема расширителя GPIO TCA9554PWR.
• Микросхема часов реального времени PCF85063.
• Усилитель.
• Аудиодекодер PCM5101.
• Менеджер зарядки аккумулятора.
• Силовой модуль MP1605GTF-Z, поддерживает выход до 3,3 В 2 А.
• Ручка регулировки громкости.
• Слот для TF-карты.
• Разъем IPEX1 для переключения на внешнюю антенну (требуется перепайка резистора на плате).
• Керамическая антенна на плате.
• Кнопка включения/выключения питания батареи.
• Разъем для динамика.
• Микрофон.
• Батарейный разъем MX1.25 (2-контактный) для литий-ионной батареи 3,7 В, поддерживает зарядку и разрядку.
• Разъем UART.
• Индикатор питания.
• Порт USB Type-C.
• Индикатор заряда литий-ионной батареи (загорается во время зарядки).

Standard version



В комплекте с корпусом-колонкой.
