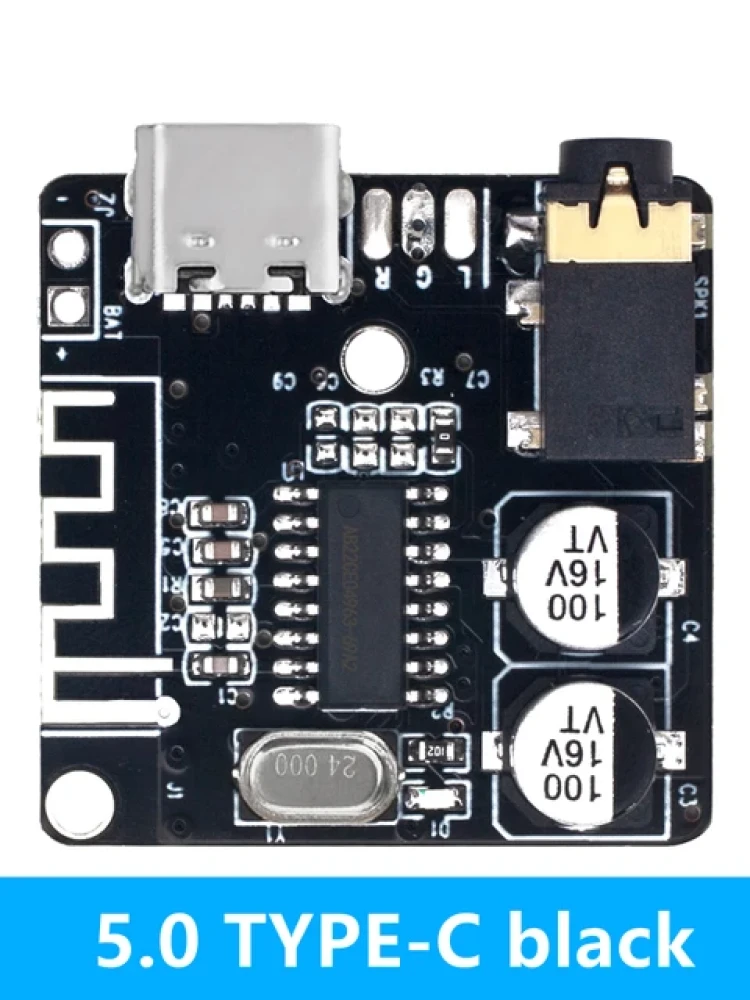

Модуль Bluetooth 5.0 (VHM-314) Type-C
Аудио модуль VHM-314 на микросхеме AC208P09639-25C4 предназначен для передачи звукового сигнала по беспроводному протоколу Bluetooth. Модуль может питаться как от источника постоянного тока на 5В type-C, так и от Li-Ion аккумулятора напряжением от 3.7 до 5В.

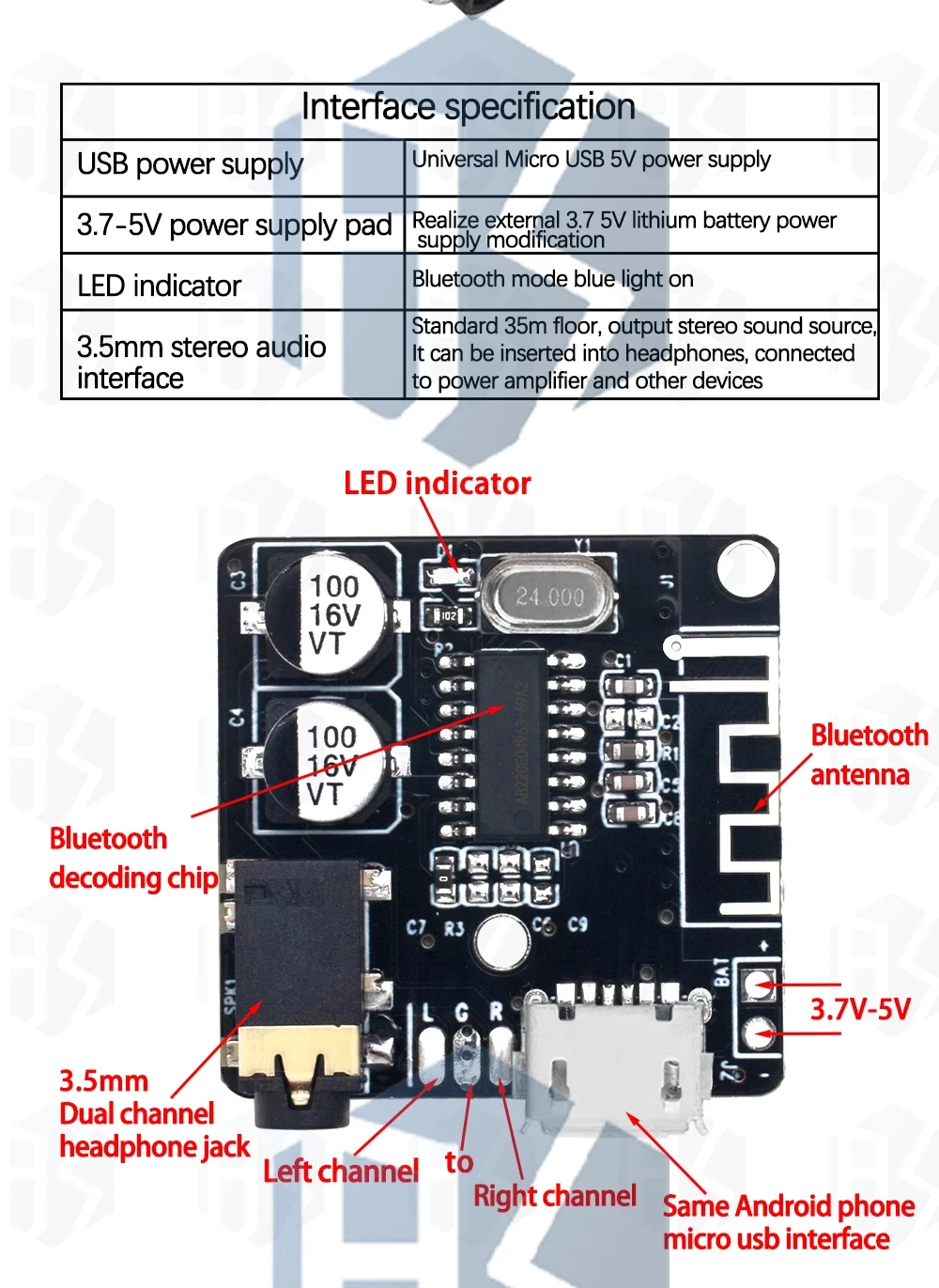

Звуковой выход организован через разъем 3,5 мм «Jack». Так же на плате расположены три контактные площадки, обозначенные как «L», «G» и «R» к которым можно припаять провода для снятия выходного сигнала.
При включении модуля синий светодиод в режиме поиска начинает мигать два раза в секунду. При успешном соединении, светодиод горит постоянно. В режиме приема звукового сигнала светодиод мигает раз в секунду.Подключение и отключение модуля сопровождается голосовым оповещением.
Характеристики:
Звуковой выход организован через разъем 3,5 мм «Jack». Так же на плате расположены три контактные площадки, обозначенные как «L», «G» и «R» к которым можно припаять провода для снятия выходного сигнала.
При включении модуля синий светодиод в режиме поиска начинает мигать два раза в секунду. При успешном соединении, светодиод горит постоянно. В режиме приема звукового сигнала светодиод мигает раз в секунду.Подключение и отключение модуля сопровождается голосовым оповещением.
Характеристики:

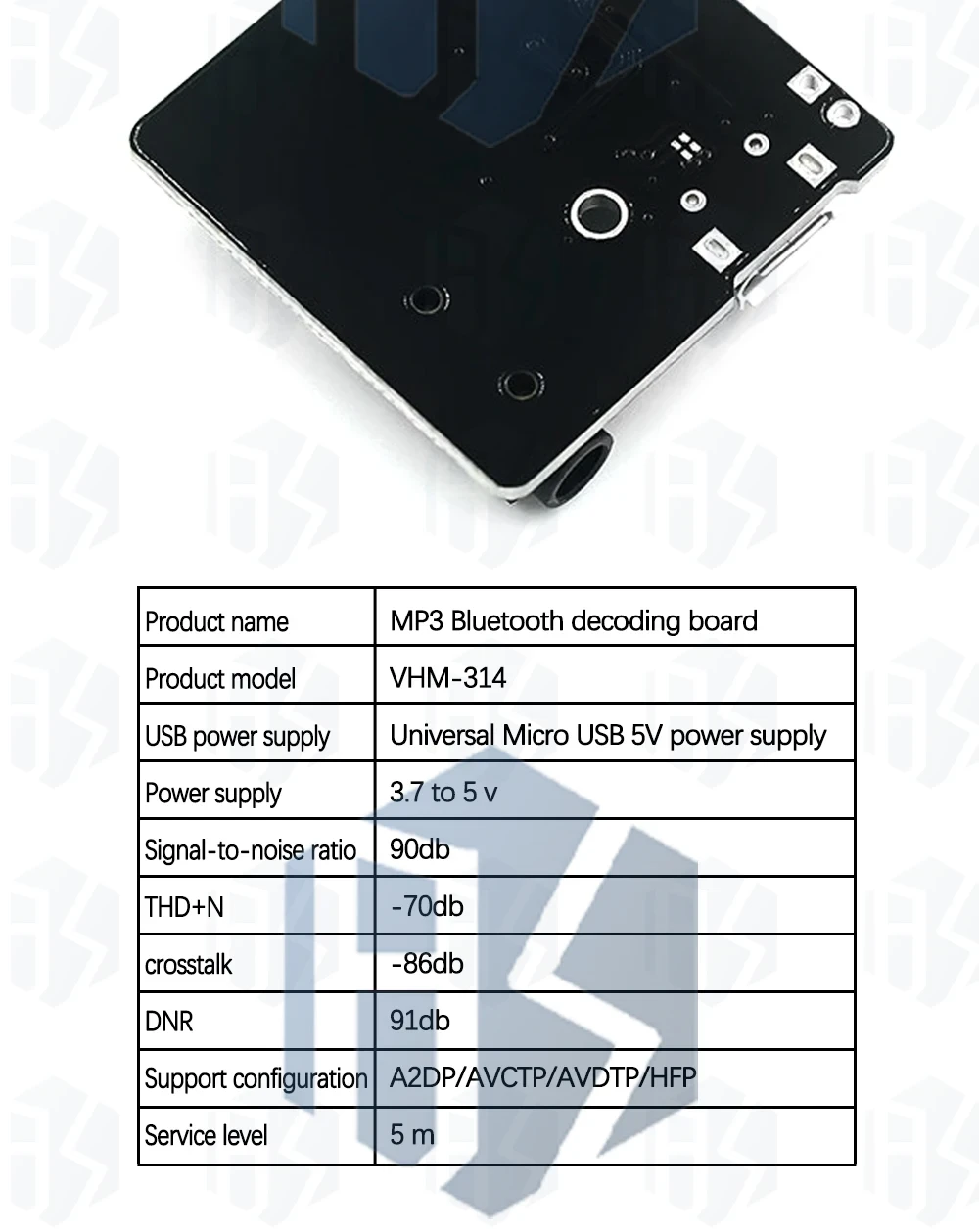

- Напряжение питания: 3,7 – 5 В.
- Соотношение сигнал/шум: 90 дБ.
- Версия bluetooth: 5.0.
- Поддержка WAV / WMA / FLAC / APE / MP3.
- Поддерживаемые протоколы: A2DP, AVCTP, AVDTP, HFP.
- Расстояние соединения: 3 - 15 м.

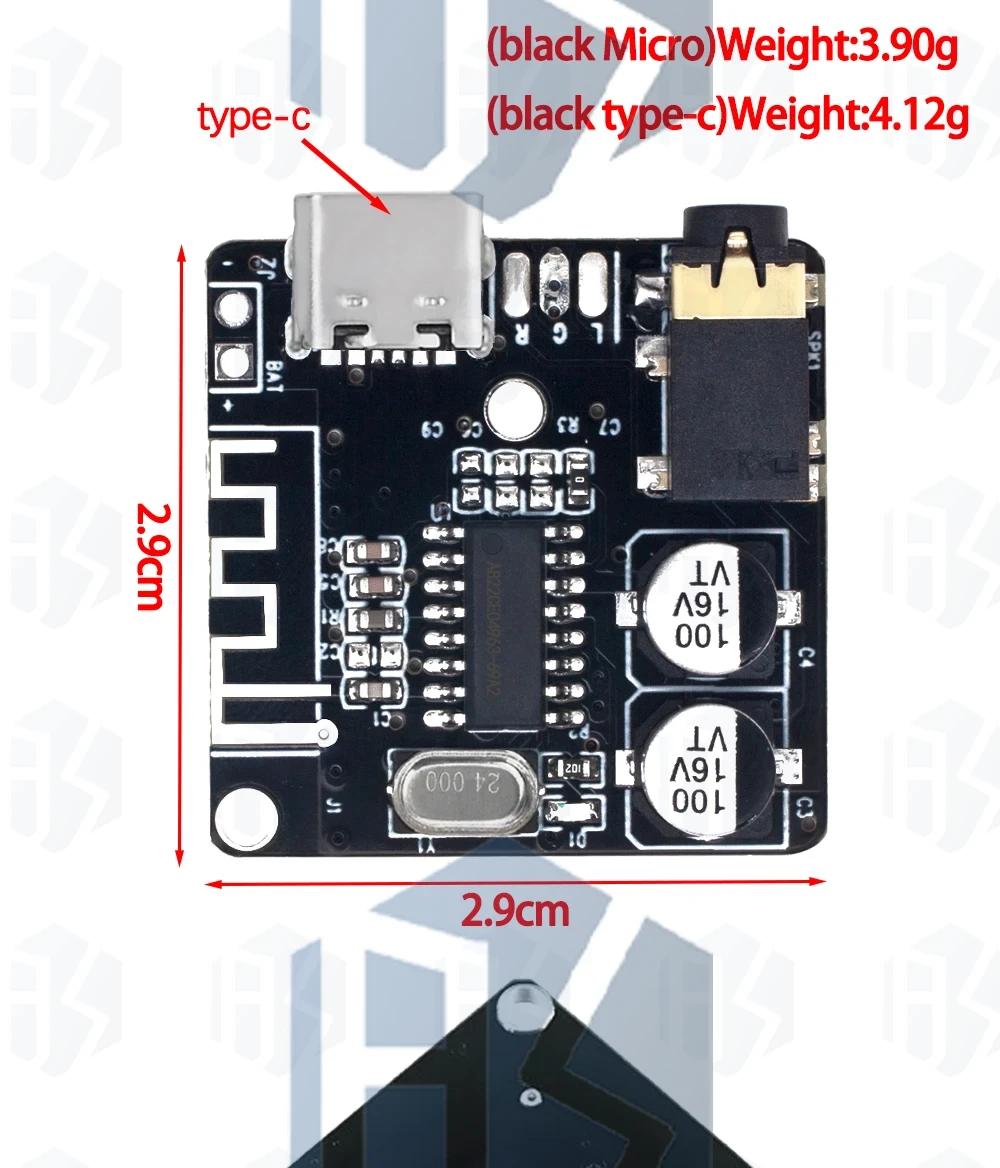

- Размер: 30мм × 30мм × 7 мм.
| Страна-производитель | Китай |
| Гарантийный срок (месяцев) | - |
