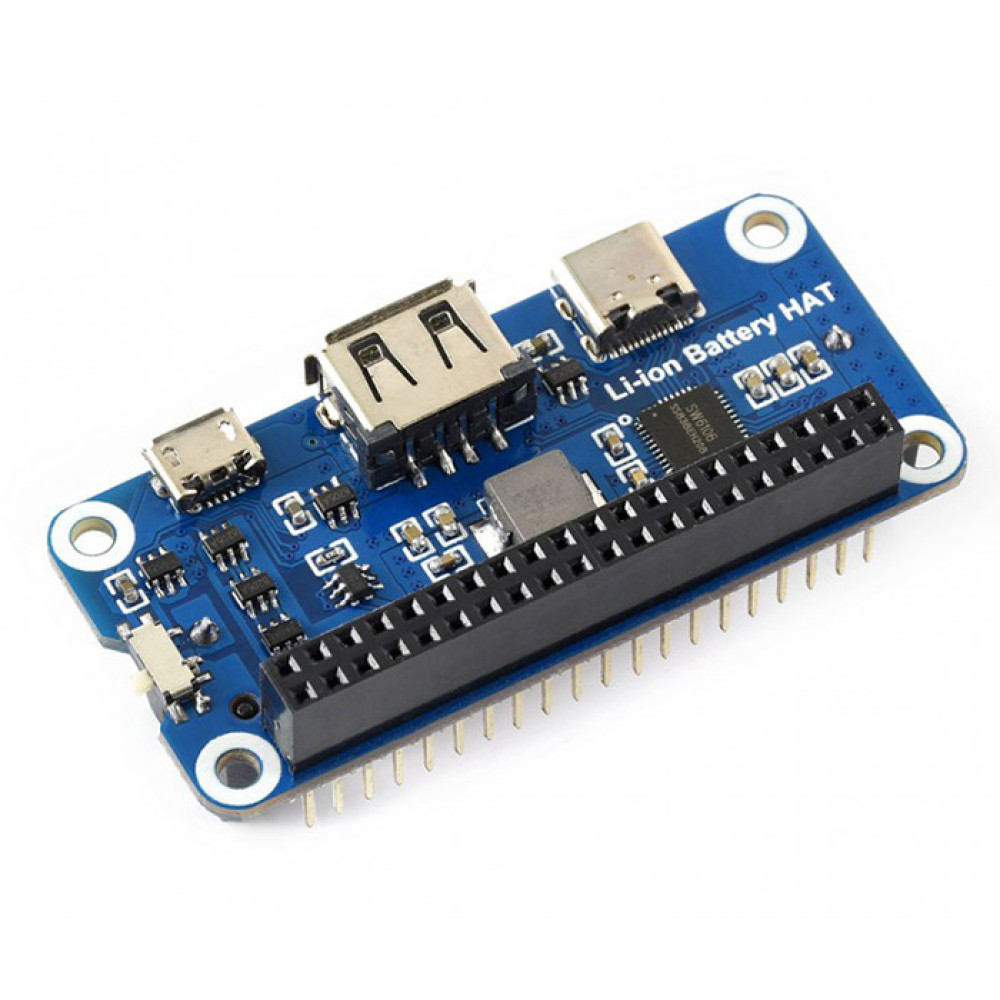

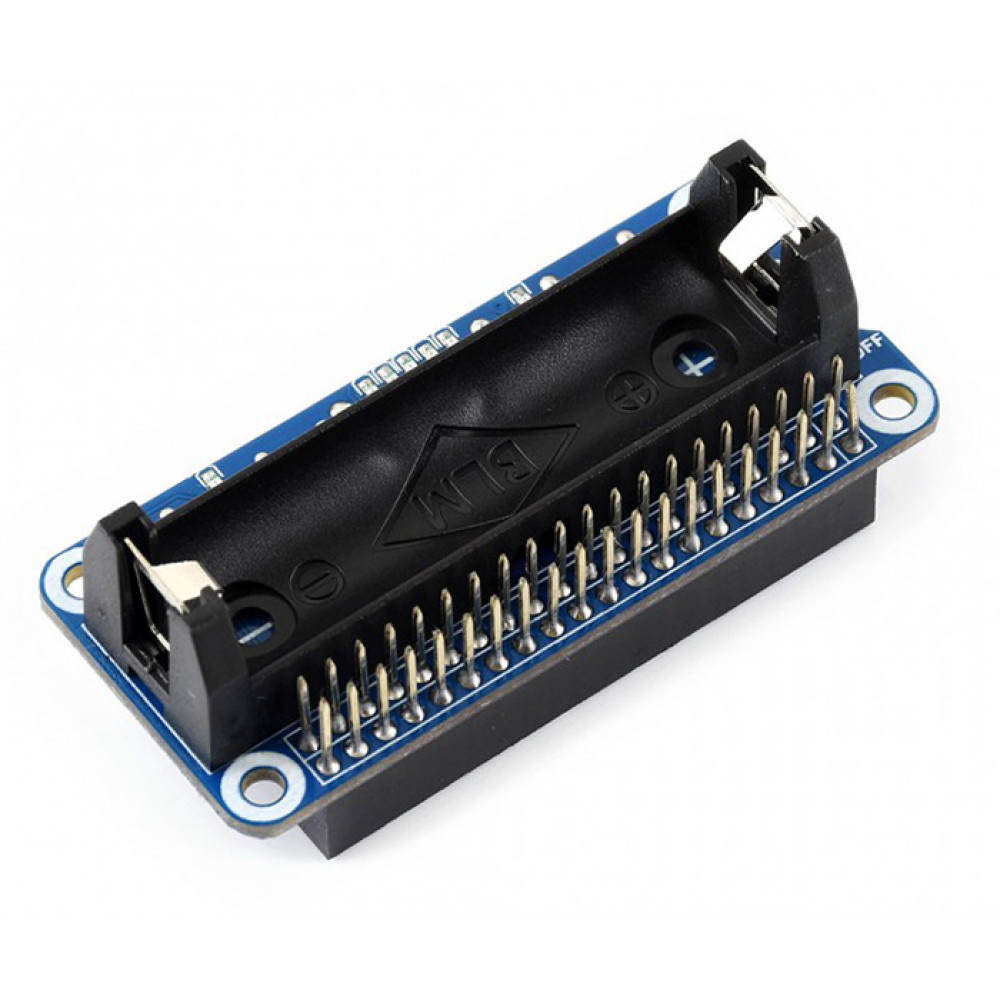

Модуль питания Li-ion Battery HAT + LiitoKala 14500 Li-ion battery 800 мАч

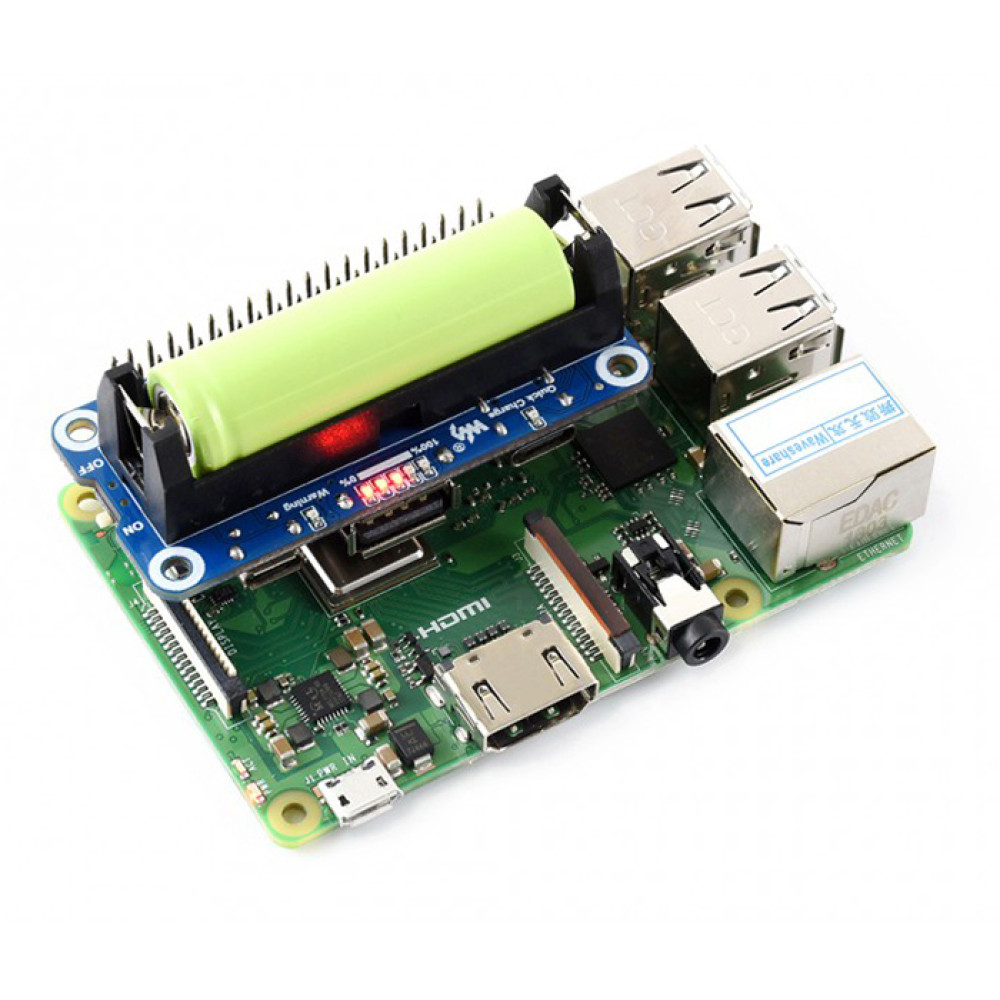

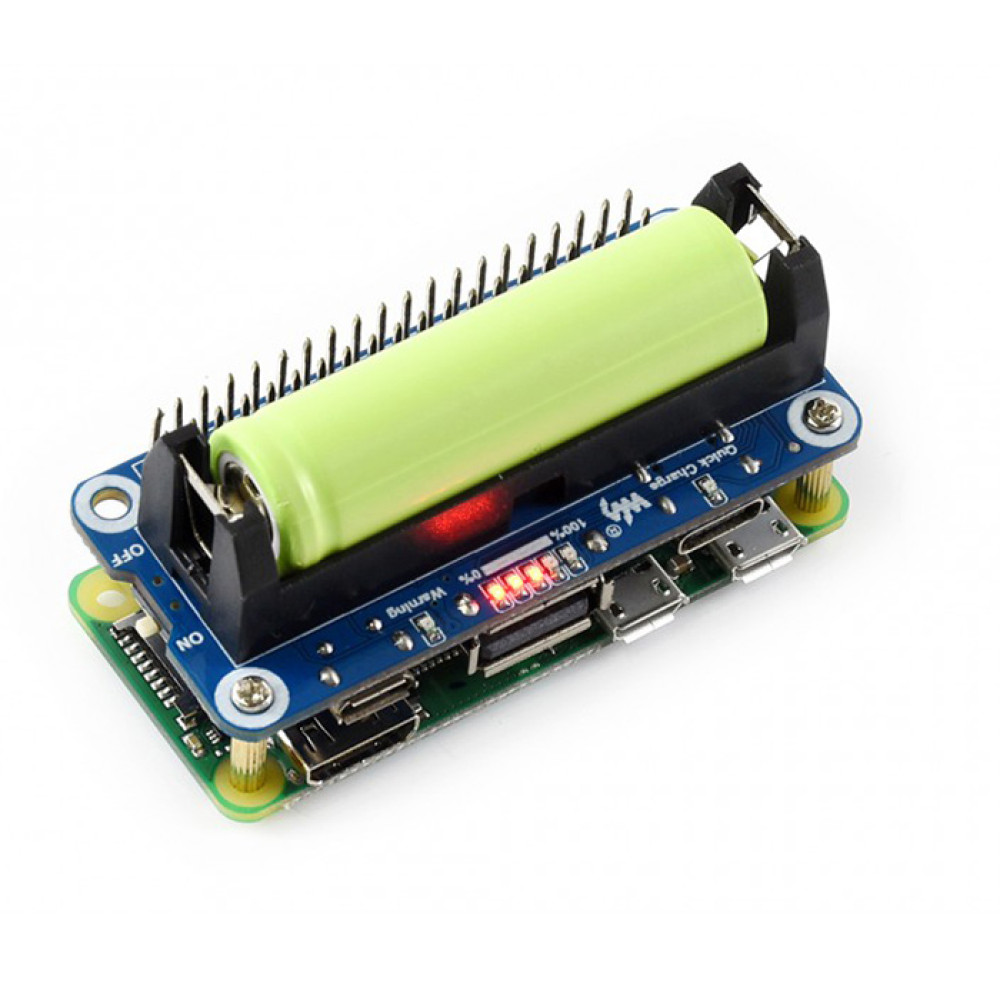

Этот HAT-модуль питает Raspberry Pi от перезаряжаемой 14500 Li-ion батареи и может работать как компактный Power Bank для любых устройств с питанием 5 В.

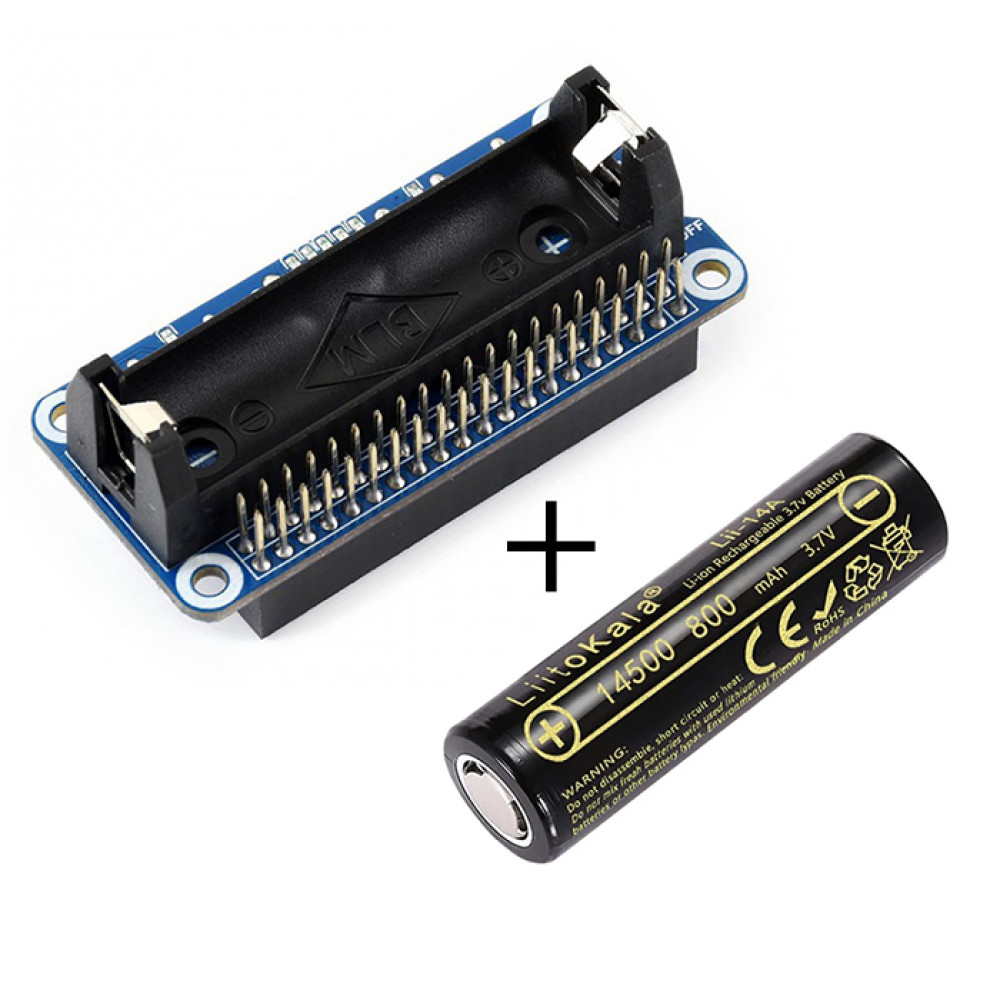

В комплект входит аккумулятор LiitoKala 14500 Li-ion battery 800 мАч
- На базе чипа SW6106 — управление питанием и поддержка быстрой зарядки.
- Выходное напряжение: стабилизированные 5 В.
- Позволяет заряжать батарею и питать Raspberry Pi одновременно.
- Подходит не только для Raspberry Pi, но и для других 5 В USB-устройств.
- Встроенные светодиодные индикаторы: уровень заряда, статус быстрой зарядки и предупреждение о переполюсовке.
⚠️ Важно! Это НЕ ИБП (UPS). При подключении/отключении питания Raspberry Pi перезагружается. Если вам нужен бесперебойник — рассмотрите UPS HAT.
Основные характеристики:
| Параметр | Значение |
|---|---|
| Выходное напряжение | 5 В (стабилизировано) |
| Совместимая батарея | 14500 Li-ion, 3.7 В (4.2 В при полной зарядке) |
| Поддержка протоколов | PD / QC / FCP / PE / SFCP |

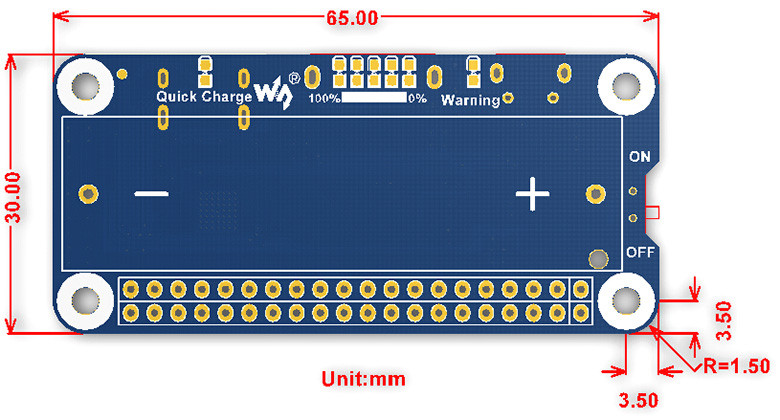

| Габариты модуля | 65 мм × 30 мм |
| Диаметр отверстий под крепление | 3.0 мм |
| Ток на выходе (макс.) | до 4 А |
| КПД преобразования | до 96% |

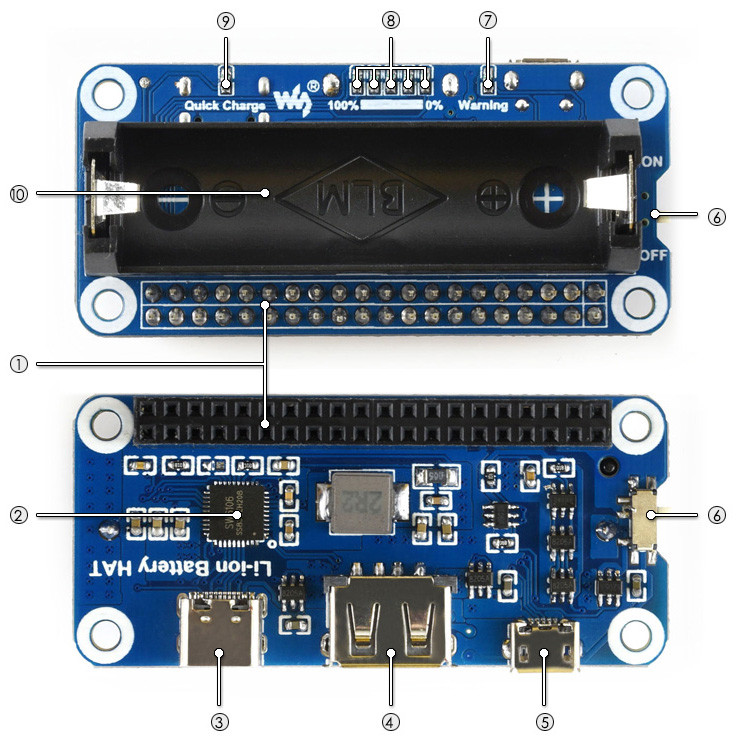

1. Raspberry Pi GPIO connector: for connecting Raspberry Pi
2. SW6106 power management chip
3. USB Type-C connector: battery charge/power output
4. USB Type-A connector:power output
5. Micro USB connector:battery charge
6. Raspberry Pi power switch
7. Battery warning indicator: on when the battery is reverse
8. Battery power capacity indicator: 5x LEDs to indicate the power capacity and charging status
9. Quick charge indicator: on when quick charging
10. 14500 battery holder
Ключевые особенности:
- Двунаправленная быстрая зарядка: заряжайте батарею и питайте устройства одновременно.
- Многоуровневая защита:
- Защита от переполюсовки
- Защита от перезаряда / глубокого разряда
- Защита от КЗ и перегрузки по току
- Индикация уровня заряда: 5 светодиодов (точный % в таблице ниже)
- Индикация быстрой зарядки: активна только при использовании совместимого зарядного устройства
Индикация уровня заряда:
При разряде (питание Raspberry Pi):
| Уровень заряда | LED1 | LED2 | LED3 | LED4 | LED5 |
|---|---|---|---|---|---|
| 80–100% | ON | ON | ON | ON | ON |
| 60–80% | ON | ON | ON | ON | Мигает |
| 40–60% | ON | ON | ON | Мигает | OFF |
| 20–40% | ON | ON | Мигает | OFF | OFF |
| 5–20% | ON | Мигает | OFF | OFF | OFF |
| 1–5% | Мигает | OFF | OFF | OFF | OFF |
| 0% | OFF | OFF | OFF | OFF | OFF |
При зарядке:
| Уровень заряда | LED1 | LED2 | LED3 | LED4 | LED5 |
|---|---|---|---|---|---|
| 100% | ON | ON | ON | ON | ON |
| 80–99% | ON | ON | ON | ON | Мигает |
| 60–80% | ON | ON | ON | Мигает | OFF |
| 40–60% | ON | ON | Мигает | OFF | OFF |
| 20–40% | ON | Мигает | OFF | OFF | OFF |
| 0–20% | Мигает | OFF | OFF | OFF | OFF |
Интерфейсы модуля:
| Интерфейс | Назначение |
|---|---|
| USB Type-C | Зарядка батареи / Выход питания |
| USB Type-A | Выход питания (для Pi или других устройств) |
| Micro USB | Альтернативный порт зарядки батареи |
| GPIO | Подключение к Raspberry Pi (питание через шину) |
| Светодиод "Warning" | Сигнализирует о переполюсовке батареи |
Важные замечания по эксплуатации:
- Перед первым использованием: вставьте батарею, включите переключатель, зарядите 1–2 минуты, затем отключите от зарядки — иначе выходного напряжения не будет.
- Не используйте обычные (неперезаряжаемые) батарейки 14500 — только Li-ion 3.7 В.
- Глубокий разряд (ниже 3.0 В) необратимо повреждает аккумулятор.
- Не поддерживает чтение уровня заряда через GPIO — индикация только на светодиодах.
- Не является ИБП: при переключении между питанием и батареей происходит кратковременный сбой → перезагрузка Pi.
Примерное время автономной работы:
(с батареей 850 мА·ч, 3.7 В)
| Устройство | Режим | Время работы |
|---|---|---|
| Raspberry Pi Zero W | В простое | ~2–3 часа |
| Raspberry Pi 3B+ | Обычное использование | ~50 минут |
| Raspberry Pi Zero | Полная нагрузка | ~1–1.2 часа |
⚠️ Время зависит от модели Pi, подключённых периферийных устройств и ёмкости батареи.
Меры безопасности:
- Не смешивайте старые и новые аккумуляторы, а также элементы разных брендов.
- Не допускайте переполюсовки при установке батареи.
- Храните батареи вдали от детей, огня, взрывоопасных и горючих материалов.
- Меняйте батарею каждые 2 года или после достижения максимального числа циклов заряда/разряда.
Часто задаваемые вопросы (FAQ):
Q: Почему нет выходного напряжения после установки батареи?
A: После установки батареи включите переключатель и зарядите её 1–2 минуты, даже если она новая. Без этой активации — не будет работать.
Q: Можно ли использовать как ИБП?
A: Нет. При переключении между питанием и батареей Pi перезагружается.
Q: Как заряжать батарею?
A: Подключите зарядное устройство к Micro USB или USB-C порту на модуле, не к Raspberry Pi.
Q: Можно ли использовать батарею больше 800 мА·ч?
A: Да! Подойдёт любая 14500 Li-ion батарея (например, 1200 мА·ч). Теоретически можно припаять и другой форм-фактор — но только для опытных пользователей.
Q: Можно ли питать Pi напрямую через USB?
A: Да! Просто подключите кабель от USB Type-A модуля к микро-USB/USB-C Raspberry Pi.
