Модуль навигации MAX-M8Q GNSS HAT (GPS, Beidou, Galileo, GLONASS)
MAX-M8Q GNSS HAT
Характеристики:
Standard Raspberry Pi 40PIN GPIO
Одновременный приём до трёх типов спутниковых систем GNSS с сохранением низкого энергопотребления
Поддержка GPS, Beidou, Galileo и ГЛОНАСС
Поддержка систем дополнений:
Система дополнений направлена на повышение точности, полноты, надежности и доступности позиционирования и навигации.
Поддерживает системы дополнений, включая SBAS, QZSS, IMES и D-GPS.
Geo-fencing support
software U-Center support
applications
Что на плате:
Pinout definition:
Размеры:
Комплектация:
Этот HAT-модуль на базе чипа MAX-M8Q предоставляет Raspberry Pi полноценные возможности глобальной навигации. Благодаря поддержке нескольких спутниковых систем и вспомогательных технологий, он обеспечивает быстрое, точное и стабильное позиционирование даже в сложных условиях.
Достаточно установить модуль на GPIO-разъём Raspberry Pi — и ваша плата получит профессиональную GNSS-функциональность.
Ключевые особенности:
- Поддержка одновремённого приёма сигналов до трёх GNSS-систем из: GPS, GLONASS, BeiDou, Galileo
- Совместимость со вспомогательными системами: SBAS, QZSS, IMES, D-GPS — для повышения точности и надёжности
- Поддержка A-GNSS (Assisted GNSS): ускоряет время первого определения координат (TTFF)
- Чувствительность навигации: до –167 дБм
- Высокая устойчивость к спуфингу и радиопомехам
- Поддержка геозонирования (geo-fencing)
- Встроенный конвертер CP2102 (USB-to-UART) для удобной отладки через ПК
- Выходы UART и I2C для подключения к Arduino, STM32 и другим микроконтроллерам
- Разъём для резервного аккумулятора ML1220 — сохраняет эфемериды и обеспечивает «горячий старт»
- Совместимость с Raspberry Pi (все модели с 40-пиновым GPIO) и NVIDIA Jetson Nano
- Управление и настройка через официальное ПО u-blox U-Center
Характеристики:
| GNSS Specifications | ||||||
|---|---|---|---|---|---|---|
| MAX-M8Q | GPS & GLONASS | GPS | GLONASS | BeiDou | Galileo | |
| Frequency band | 72x u-blox M8 engine channels GPS L1C/A, SBAS L1C/A, QZSS L1C/A, QZSS L1 SAIF, GLONASS L1OF, BeiDou B1I, Galileo E1B/C |
|||||
| Horizontal positioning accuracy | 2.5m CEP | 2.5m CEP | 4.0m CEP | 3.0m CEP | - | |
| Max navigation update rate | 10Hz | 18Hz | 18Hz | 18Hz | 18Hz | |
| Time-To-First-Fix | Cold starts | 26s | 29s | 30s | 34s | 45s |
| Hot starts | 1s | 1s | 1s | 1s | 1s | |
| Aided starts | 2s | 2s | 2s | 3s | 7s | |
| Sensitivity | Tracking and navigating | -167 dBm | -166 dBm | -166 dBm | -160 dBm | -159 dBm |
| Re-acquisition | -160 dBm | -160 dBm | -156 dBm | -157 dBm | -153 dBm | |
| Cold starts | -148 dBm | -148 dBm | -145 dBm | -143 dBm | -138 dBm | |
| Hot starts | -157 dBm | -157 dBm | -156 dBm | -155 dBm | -151 dBm | |
| PPS accuracy | RMS | 30ns | 30ns | 30ns | 30ns | 30ns |
| 99% | 60ns | 60ns | 60ns | 60ns | 60ns | |
| PPS frequency | 0.25Hz…10MHz (configurable) | |||||
| Velocity accuracy | 0.05m/s | |||||
| Heading accuracy | 0.3 degree | |||||
| Operational limits | Acceleration (max): 4g | |||||
| Altitude (max): 50000m | ||||||
| Velocity (max): 500m/s | ||||||
| other Specifications | ||||||
| Communication interface | UART (4800~921600bps, 9600bps by default), I2C (max 400KHz) | |||||
| Update rate | 1Hz (default), 18Hz (max) | |||||
| Protocol | NMEA 0183 Version 4.0 (V2.1, V2.3 or V4.1 selectable), UBX, RTCM 2.3 | |||||
| Power supply | 5V | |||||
| Overall current | <40mA@5V (Continue mode) | |||||
| Module current | 23mA@3V (Continue mode, tracking status) | |||||
| Operating temperature | -40℃ ~ 85℃ | |||||
| Dimensions | 65mm × 30.5mm | |||||
Standard Raspberry Pi 40PIN GPIO

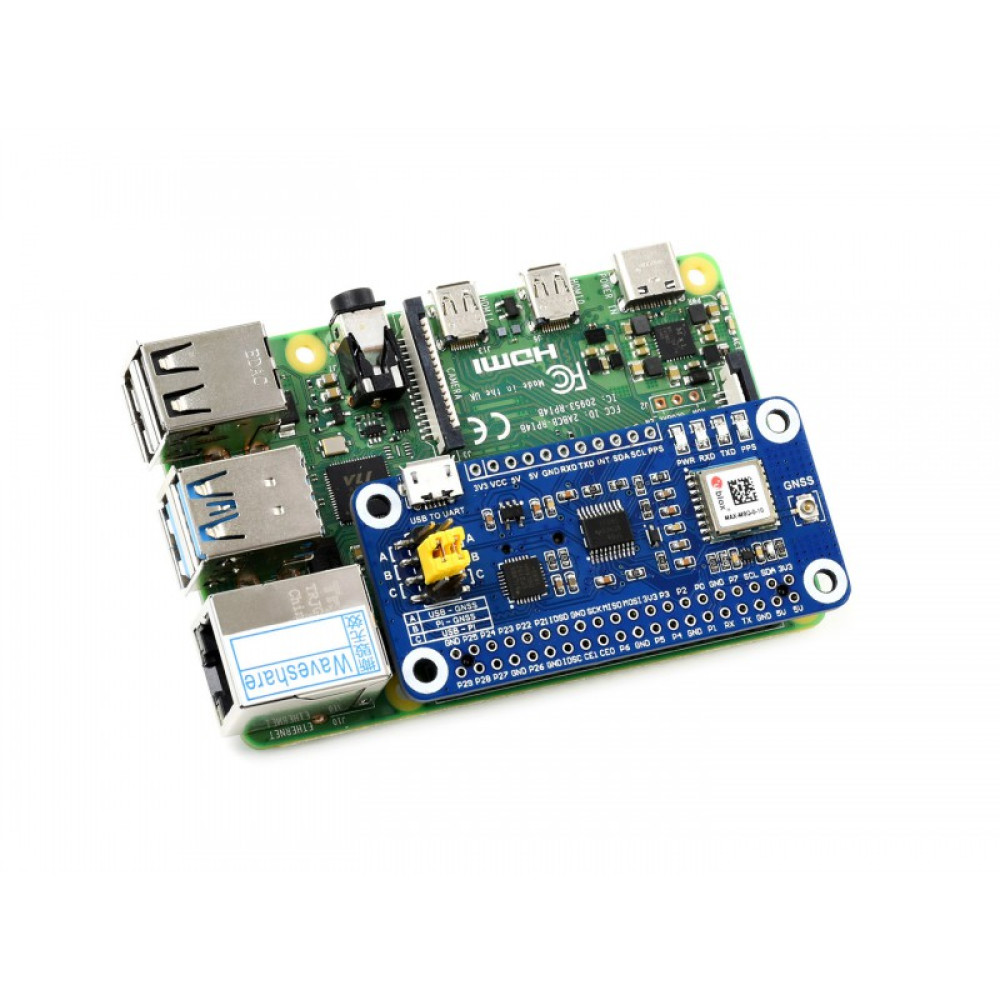

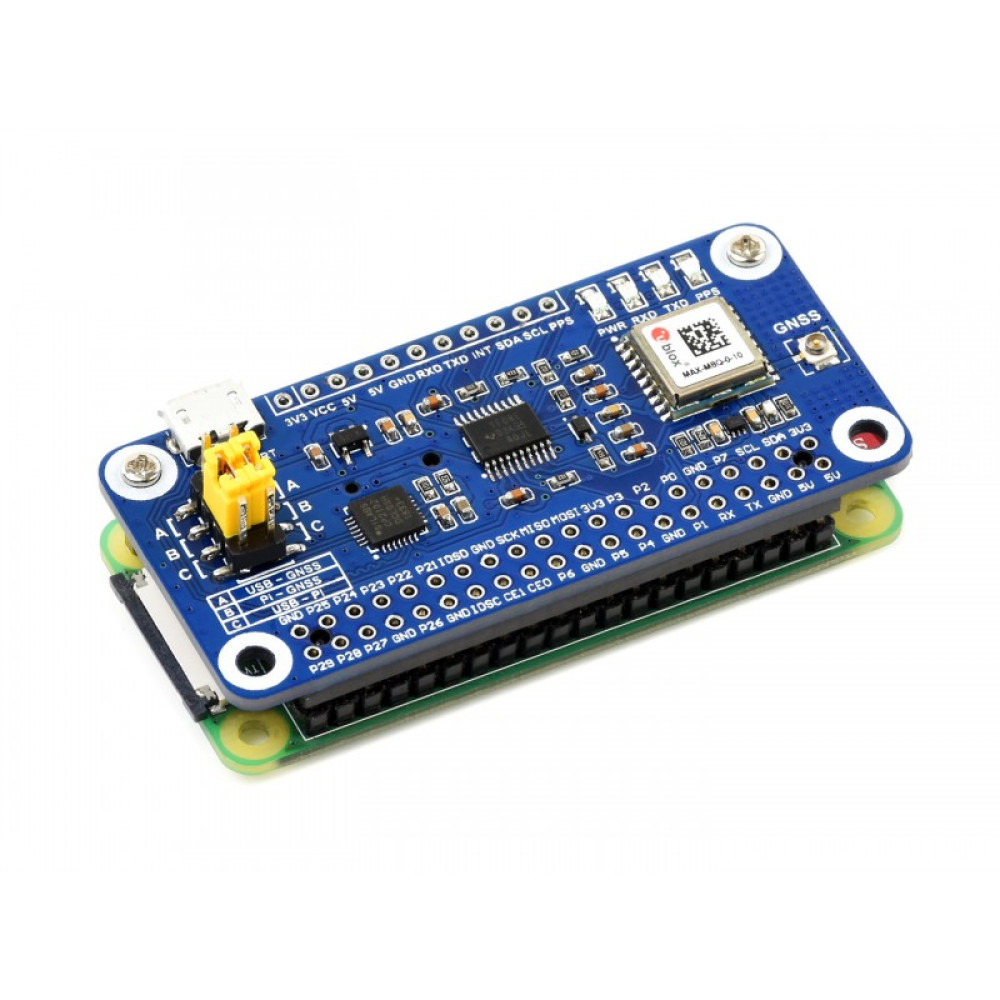

Compatible with Raspberry Pi series boards, Jetson Nano
Одновременный приём до трёх типов спутниковых систем GNSS с сохранением низкого энергопотребления
Поддержка GPS, Beidou, Galileo и ГЛОНАСС
Поддержка систем дополнений:
Система дополнений направлена на повышение точности, полноты, надежности и доступности позиционирования и навигации.
Поддерживает системы дополнений, включая SBAS, QZSS, IMES и D-GPS.
Geo-fencing support
Features -167dBm navigating sensitivity, outstanding ability for anti-spoofing & anti-jamming
software U-Center support
an easy way to config the module
applications
Ideal for fleet management, asset tracking, security systems, industrial PDA, GIS app, etc.

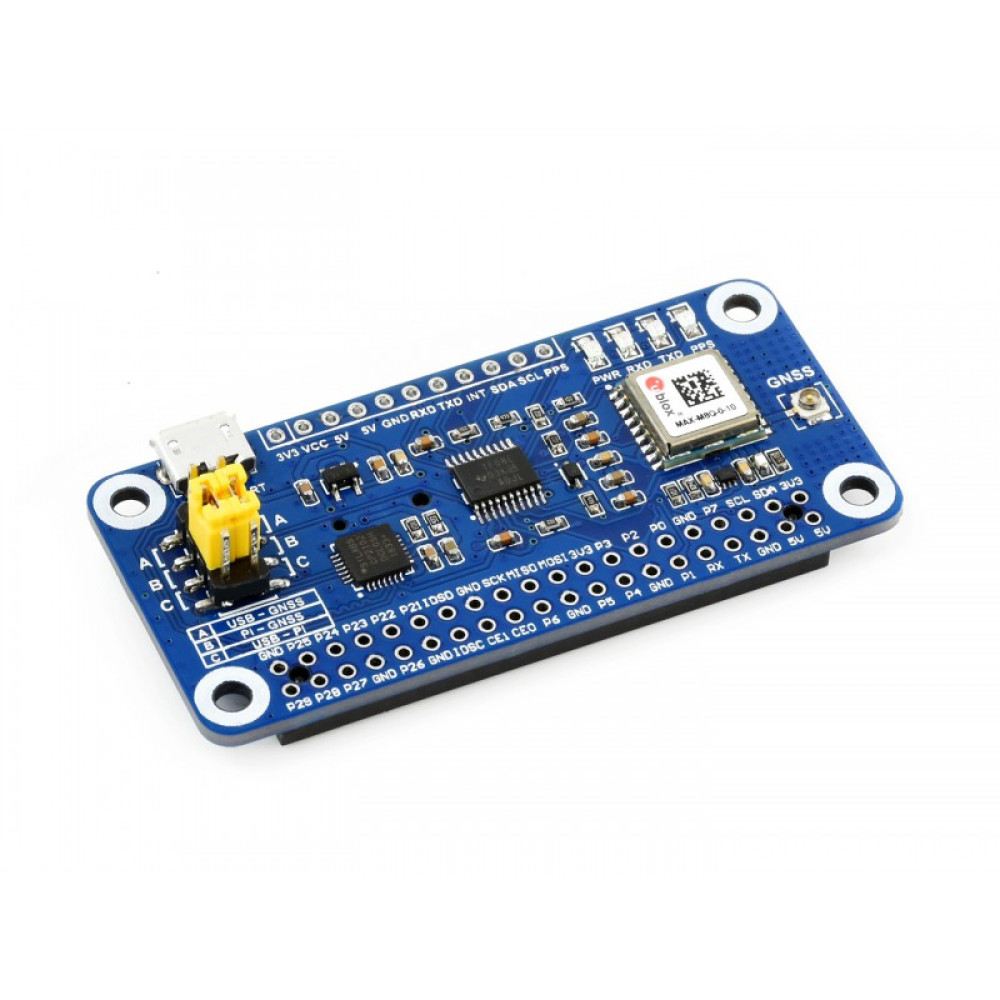

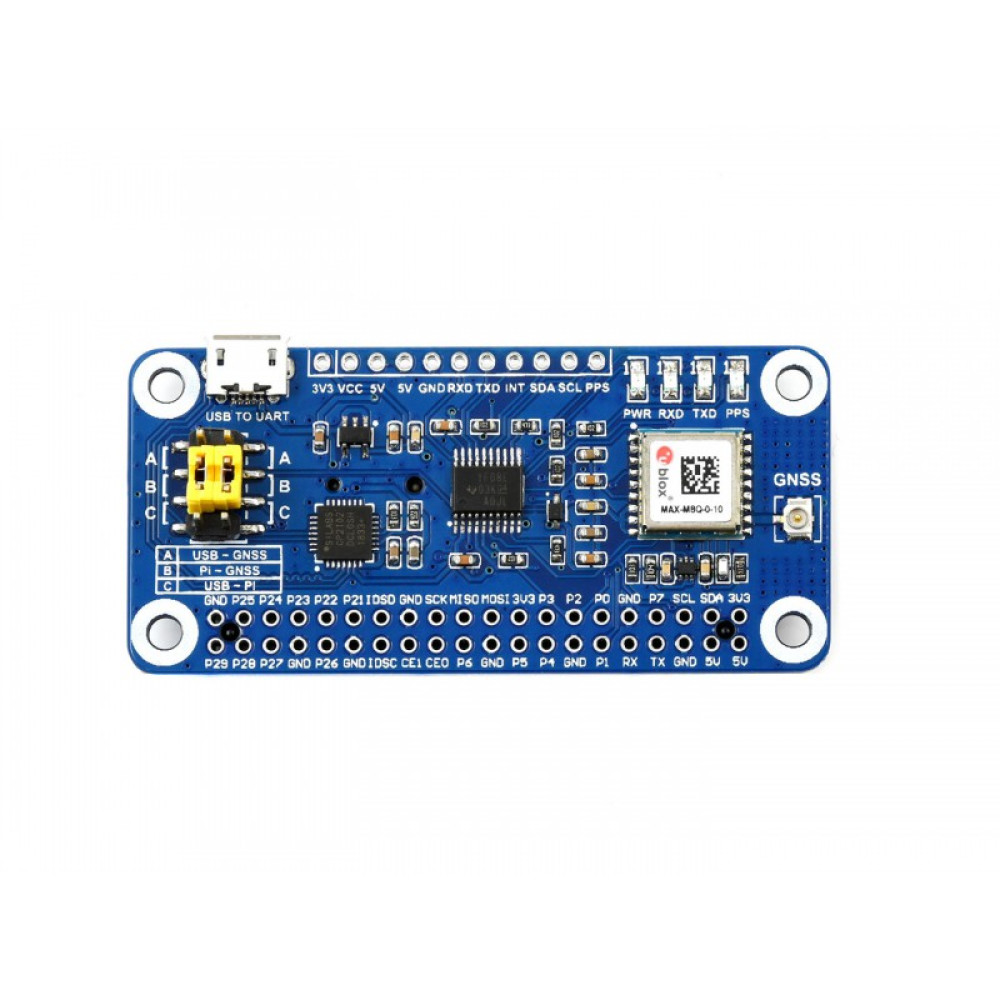

Что на плате:
- 1. MAX-M8Q module
- 2. TXS0108EPWR voltage translator
- 3. RT9193-33 power chip
- 4. CP2102 USB TO UART converter
- 5. Status indicators
RXD/TXD: UART TX/RX indicator
PPS: GPS status indicator
PWR: power indicator - 6. Battery holder

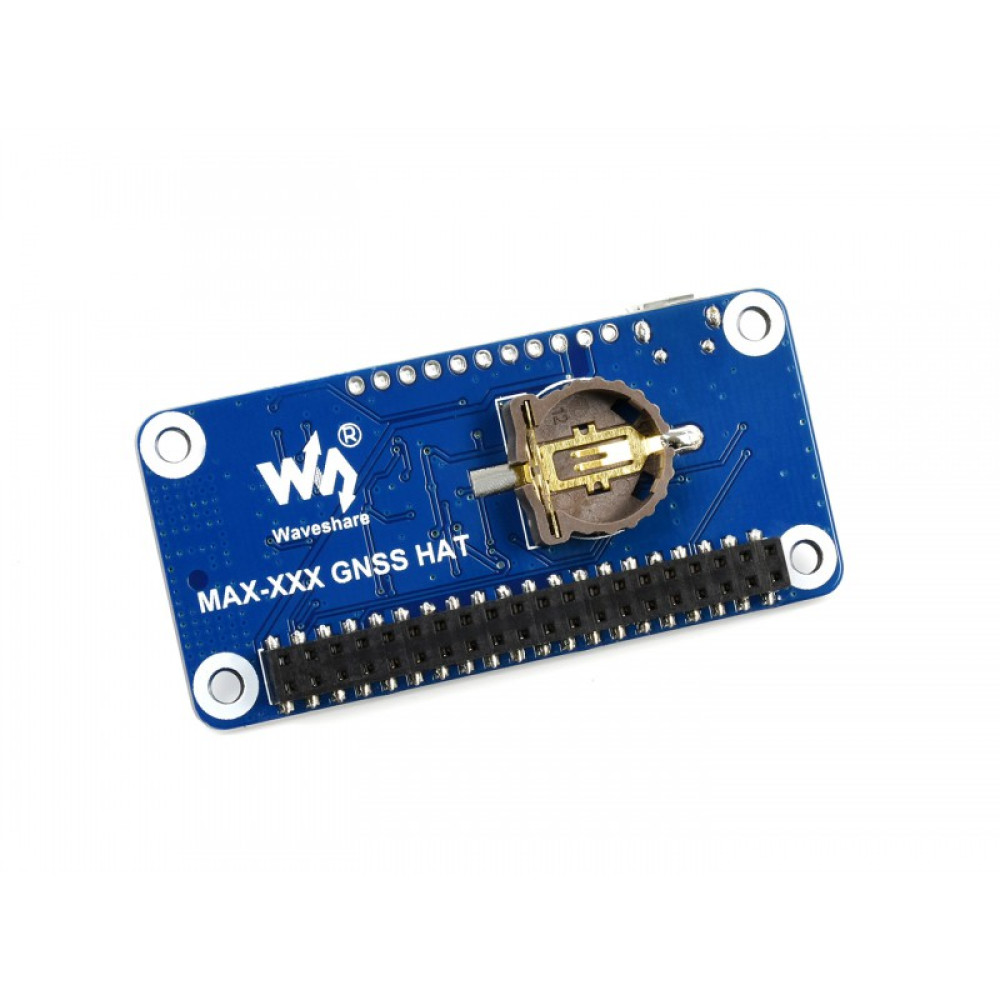

supports ML1220 rechargeable cell, for preserving ephemeris information and hot starts - 7. Raspberry Pi GPIO header
for connecting with Raspberry Pi - 8. UART, I2C interface
for connecting with other MCUs - 9. USB TO UART port
- 10. GNSS antenna connector
- 11. UART selection jumper
A: control the MAX-M8Q through USB TO UART
B: control the MAX-M8Q through Raspberry Pi
C: access Raspberry Pi through USB TO UART
Pinout definition:
Размеры:
Комплектация:

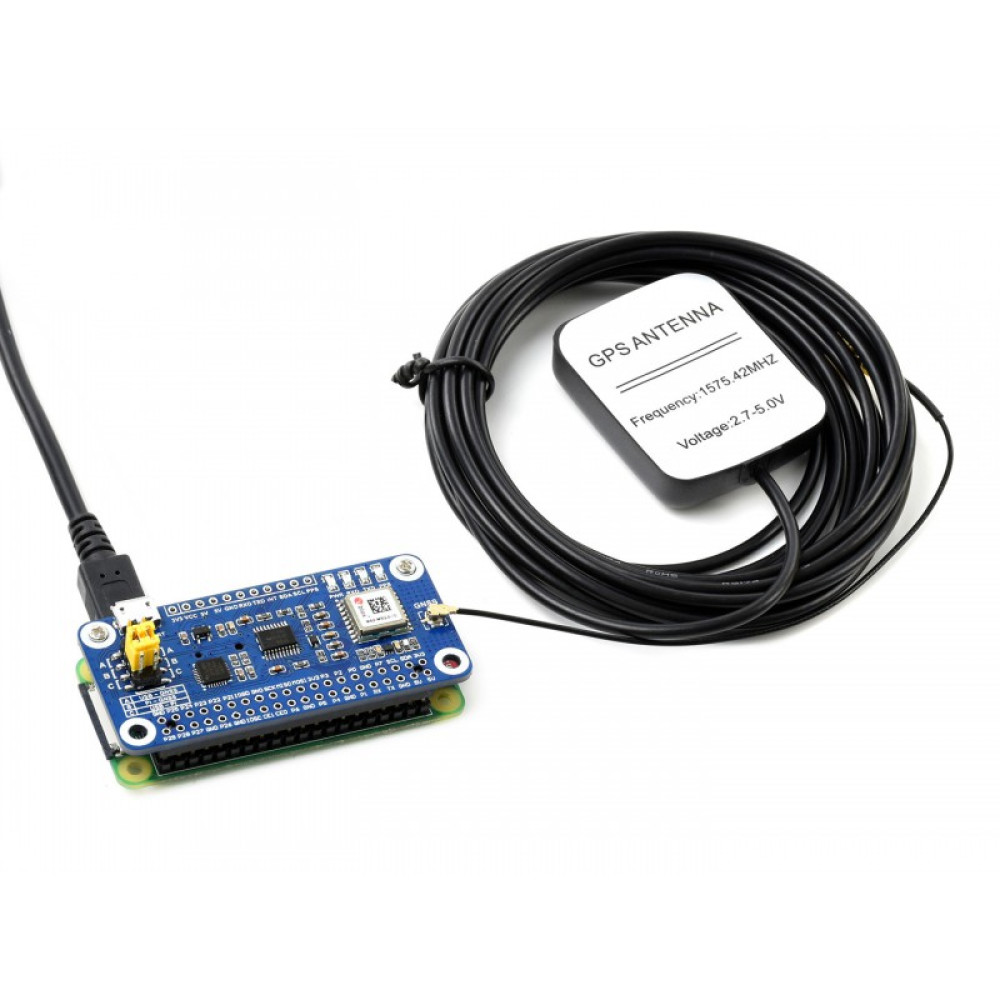

- Модуль MAX-M8Q GNSS HAT
- Антенна
- USB-Micro USB кабель
