Плата расширения X1002 V1.1 Geekworm для Raspberry Pi 5 PCIe - M.2 NVMe SSD адаптер (2230/2242/2280)

Код товара: rpi5-m2-x1002

Совместимость:
Raspberry Pi 5 Model B

Внимание! Использование модулей поключаемых через интерфейс PCIe может привести к том, что сигнал Wi-fi 4 и 5 будет сильно ограничен, либо полностью перестанет работать. Связано это с конфликтом частот модуля Wi-fi и PCIe (не зависит от поизводителя и типа устройства)

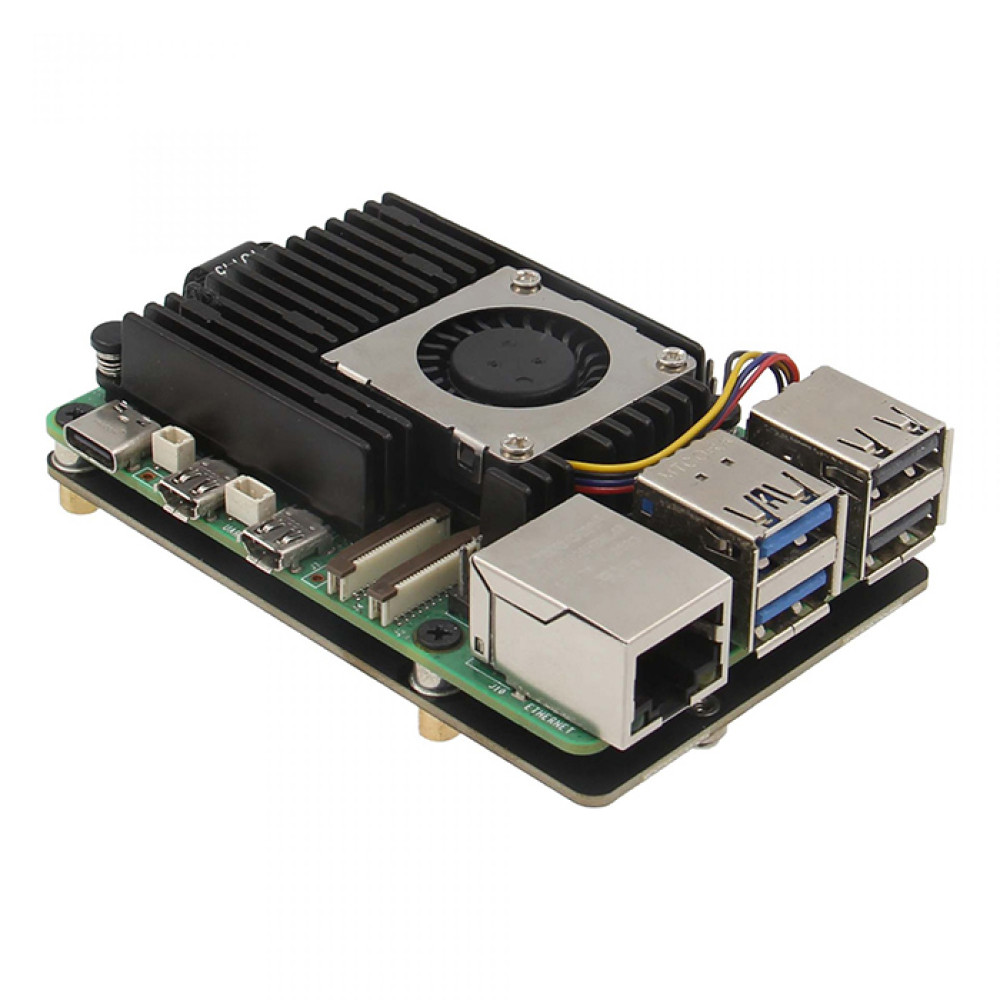

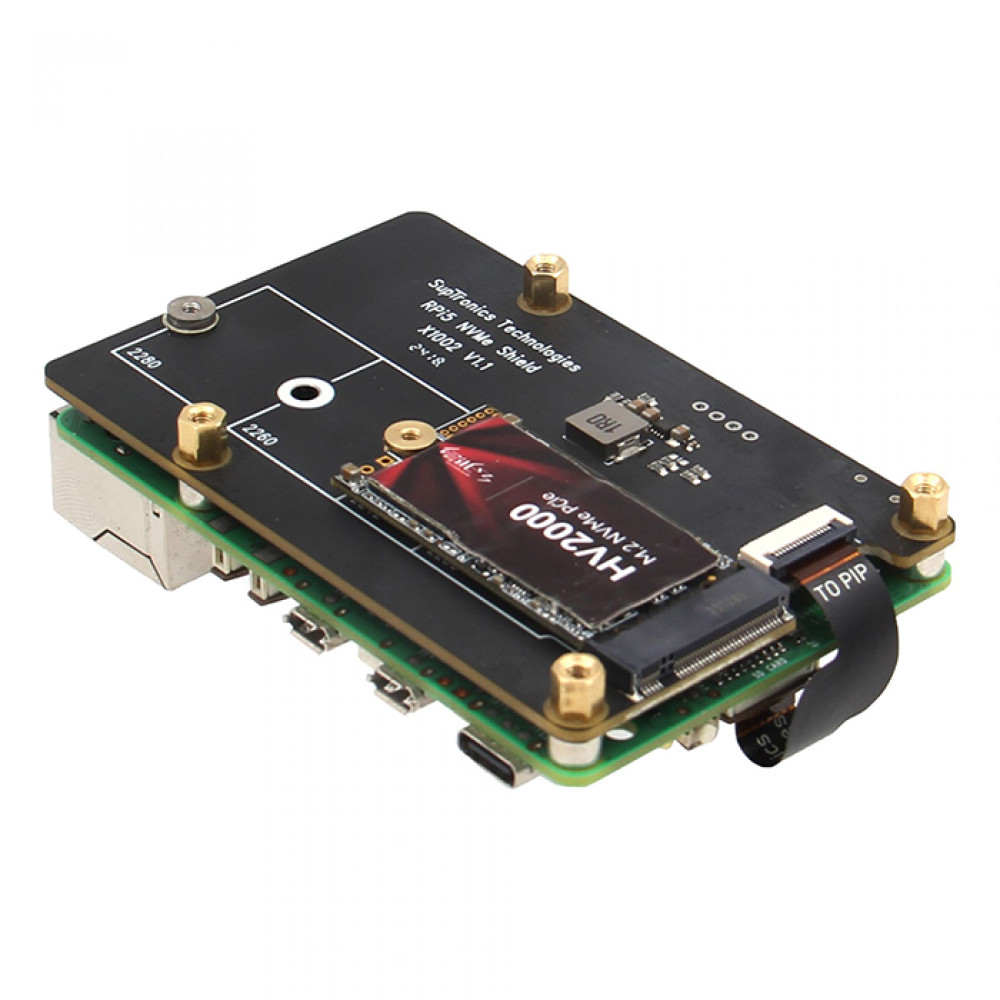

X1002 — это нижний переходник (PIP-платформа) для подключения NVMe SSD M.2 2280 к Raspberry Pi 5 через высокоскоростной интерфейс PCIe. Благодаря использованию нового PCIe-интерфейса Pi 5, вы получаете ультрабыструю загрузку системы и высокую скорость передачи данных, что делает ваш одноплатный компьютер значительно производительнее по сравнению с использованием SD-карты.

Разработка соответствует новому стандарту PIP (PCIe Peripheral Board) от Raspberry Pi Foundation, что гарантирует долгосрочную поддержку в официальной системе Raspberry Pi OS.

Обновления версии:

  • X1002 V1.1 (с 13 января 2024 г.)

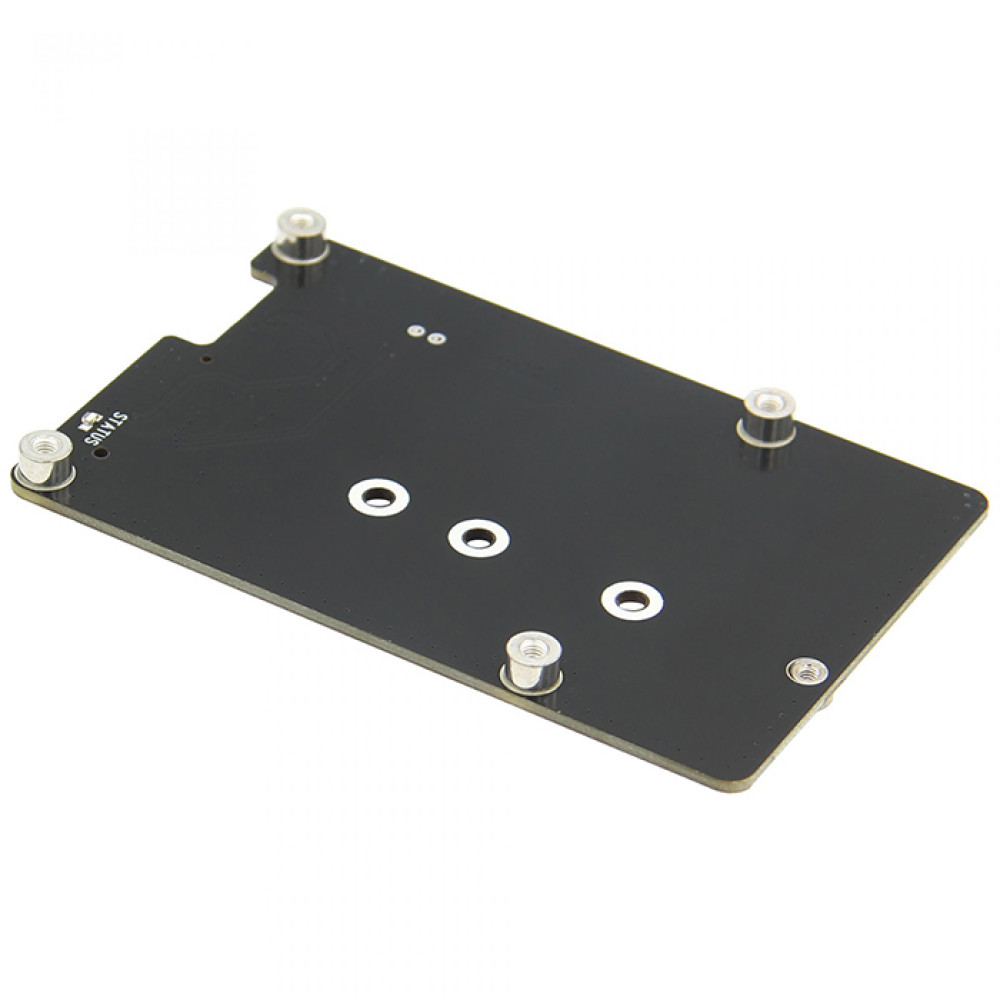

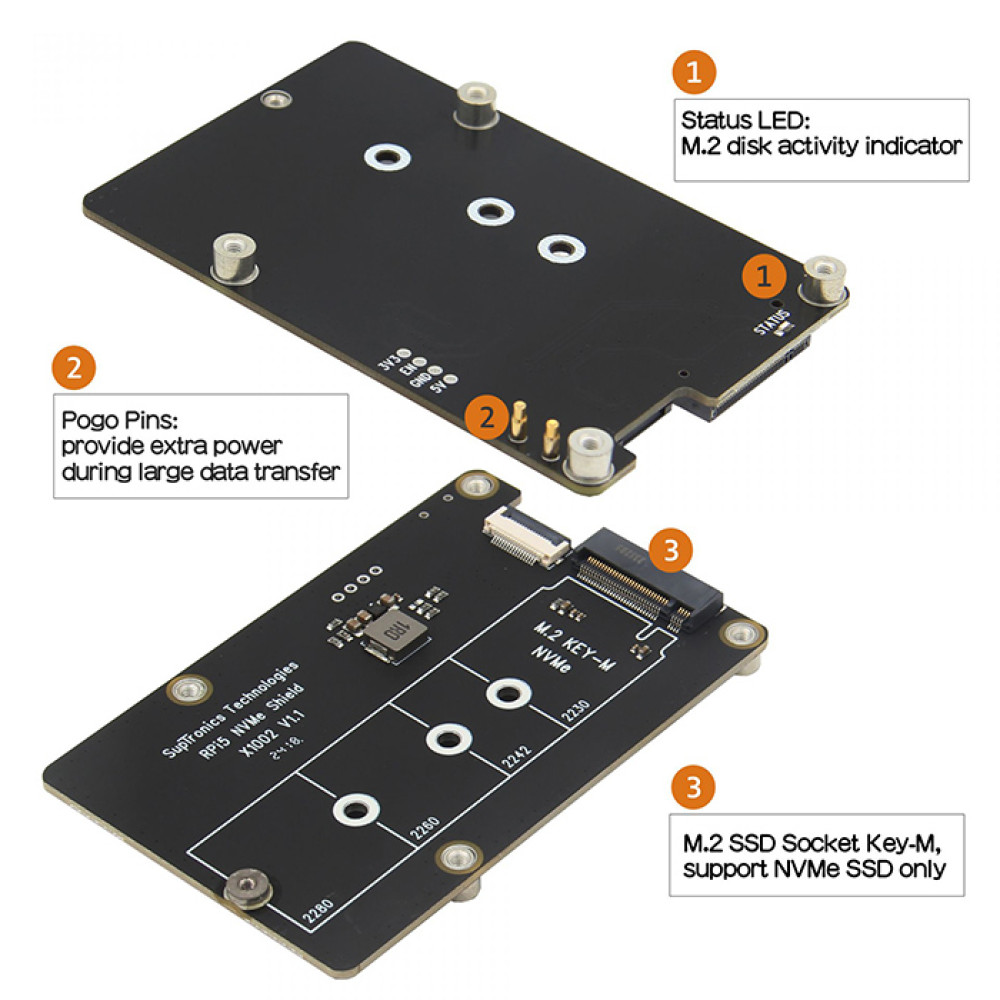

    В новой версии добавлен пин-разъём для внешнего питания (pogo pin), что улучшает стабильность работы при высоких нагрузках.

  • Август 2024 г.
    Используется чёрный гибкий кабель FPC с экранированием, обеспечивающий лучшую защиту от электромагнитных помех и более стабильную передачу сигнала. (Внешний вид комплектующих может незначительно отличаться в зависимости от платформы продаж — ориентируйтесь на актуальное описание на странице товара.)


Ключевые особенности:

  • Поддержка SSD форматов: 2230 / 2242 / 2260 / 2280

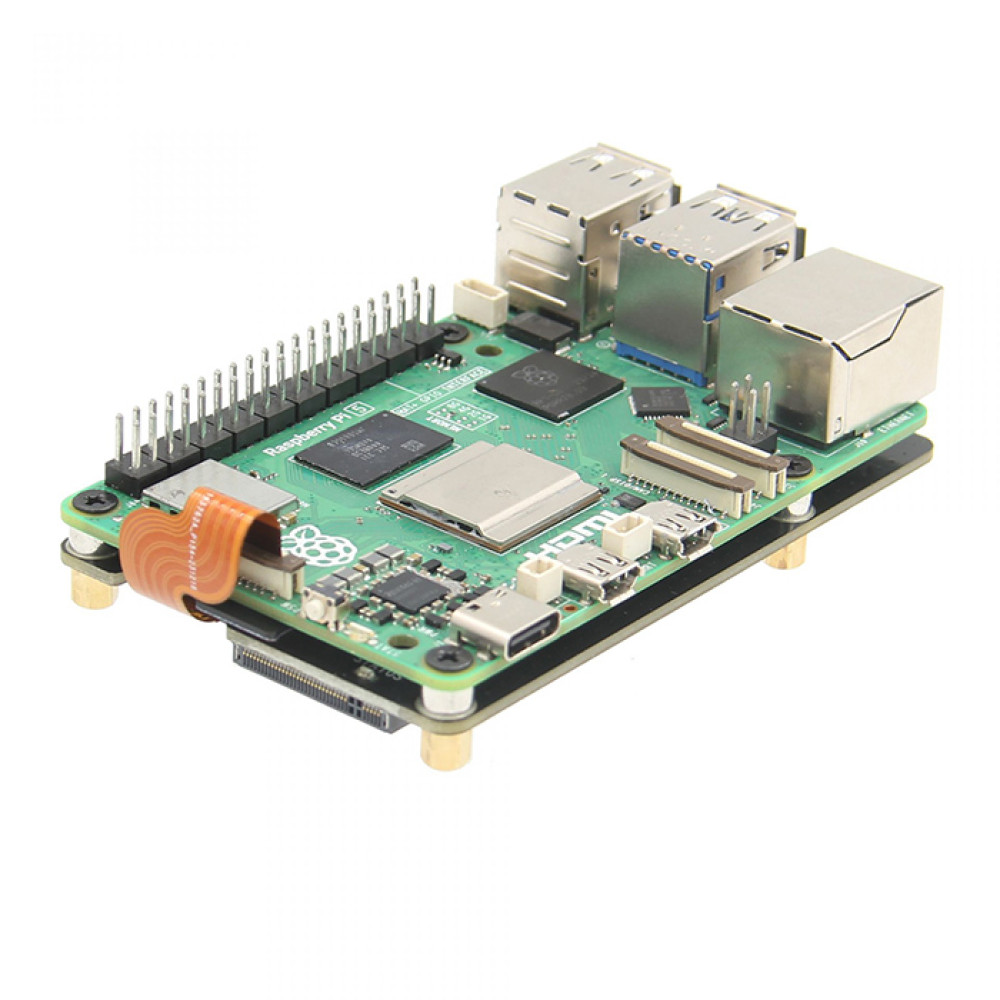

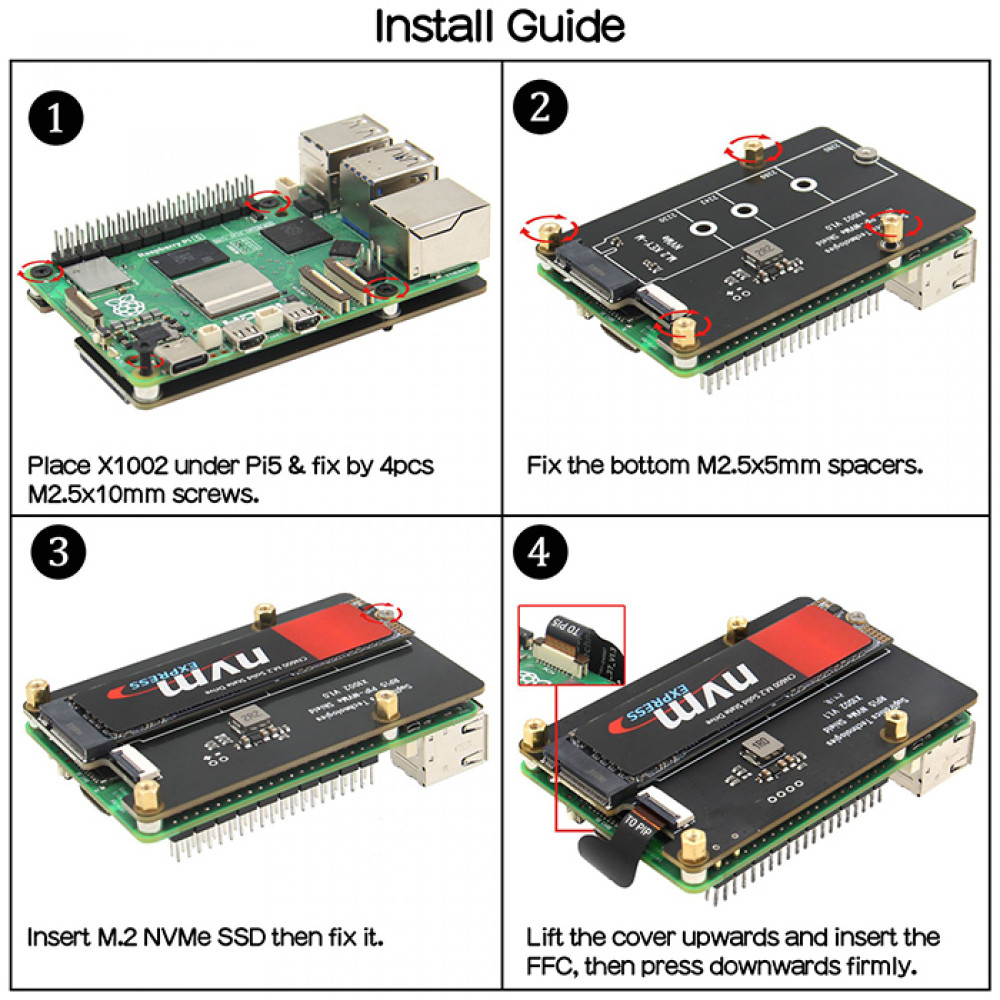

  • Установка снизу Raspberry Pi 5 — сохраняет верхнюю часть платы для других HAT-устройств

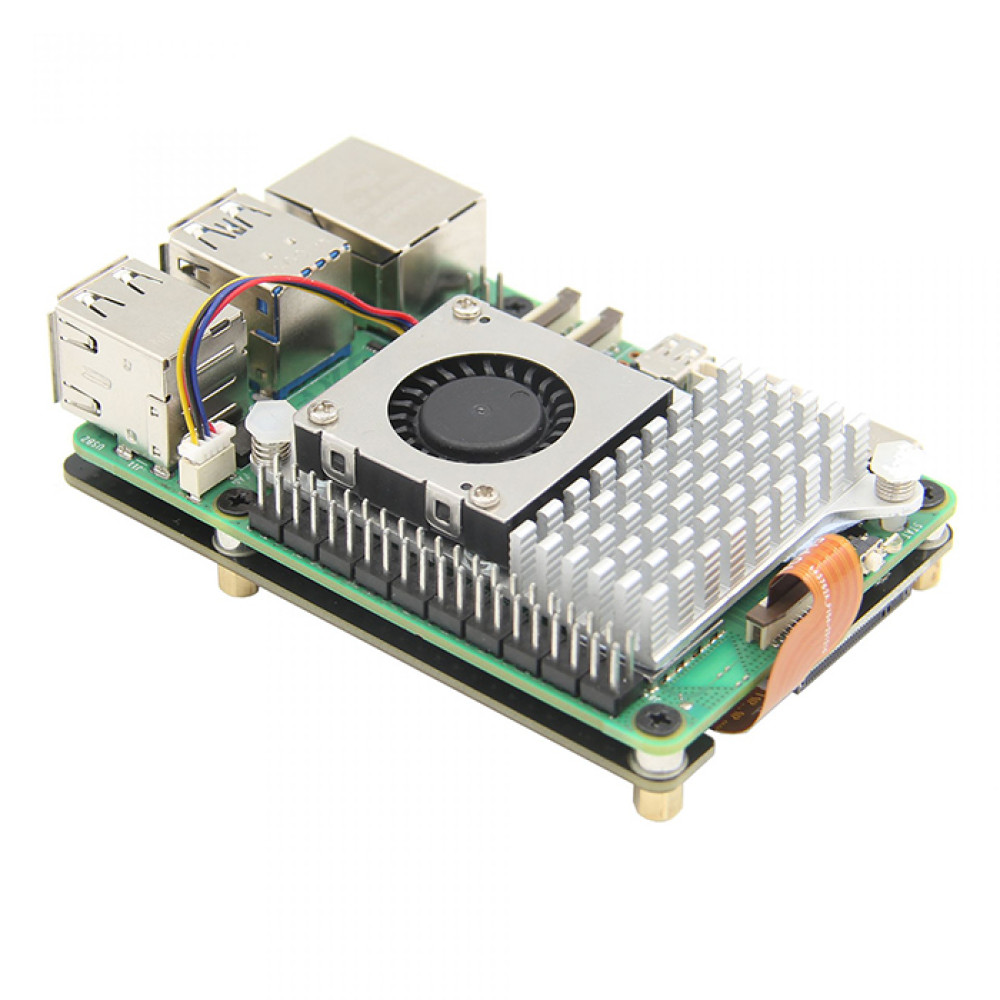

  • Совместимость с активными кулерами: официальным кулером Raspberry Pi, H505, H501 и Argon ONE

  • Индикатор активности (синий LED):

— Горит: питание подано / режим ожидания
— Мигает: идёт чтение/запись данных

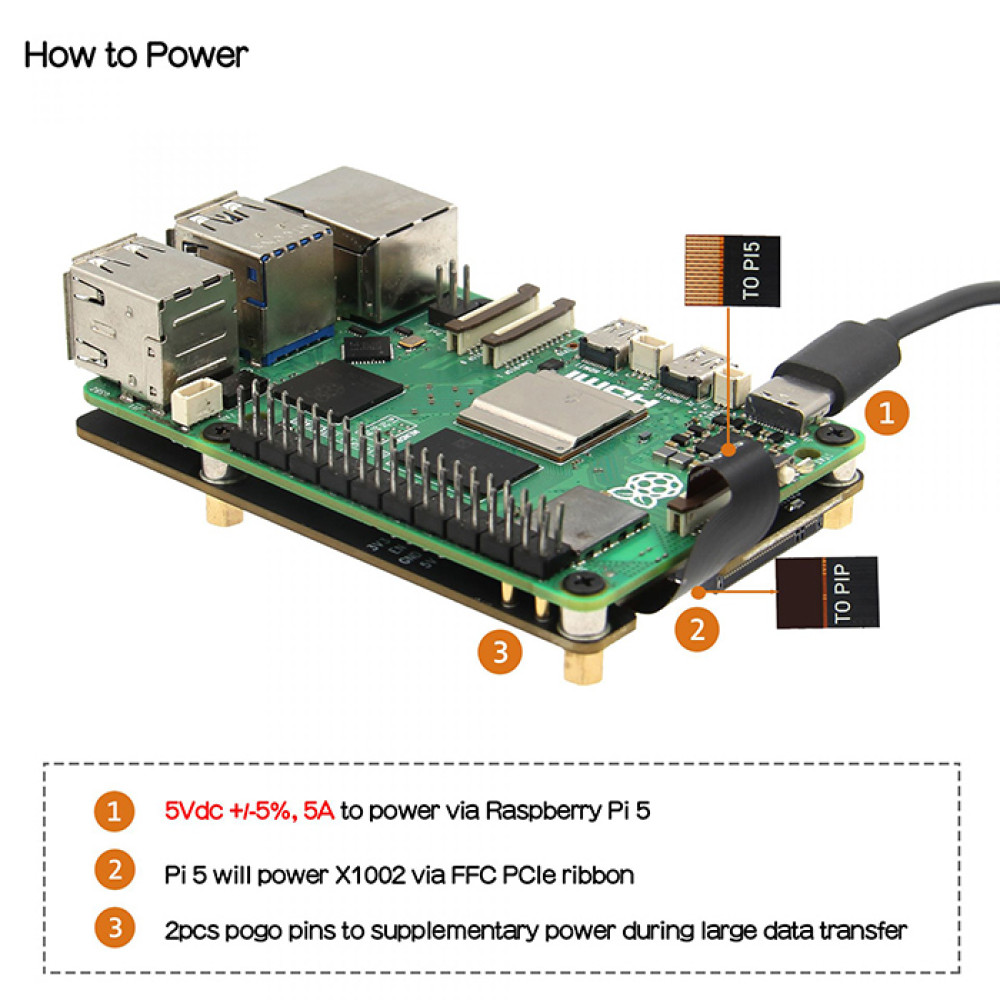

  • Питание через гибкий PCIe-кабель FFC (до 5 Вт)

  • Поддержка загрузки с NVMe SSD

  • Совместим с TF-картой (microSD) — можно использовать одновременно



Примечание:

  • Поддержка NVMe-накопителей не зависит от объёма — ограничения накладывает только ОС.

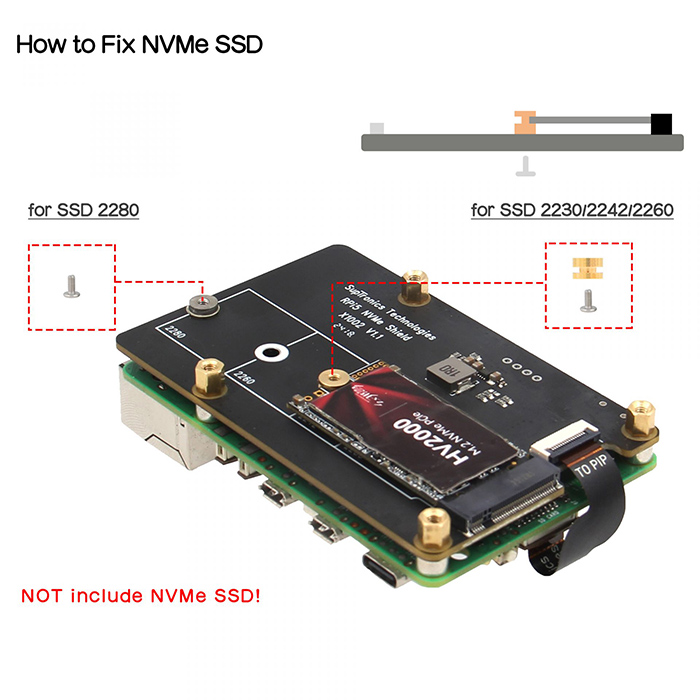

  • Для SSD 2230/2242/2260 не предусмотрена фиксация винтом — рекомендуем дополнительно закрепить их термоклеем или другим удобным способом.

  •

Совместимость с SSD:

Некоторые модели NVMe SSD не рекомендуются к использованию из-за проблем с контроллерами. Мы настоятельно советуем избегать следующих моделей:

Несовместимые SSD (на контроллере Phison):

  • WD Blue SN550 / SN580

  • WD Green SN350

  • WD Black SN850 / SN770 / SN740

  • Inland TN446

  • Corsair MP600

  • Kingston NV3

  • Micron 2450 (опознаётся, но не поддерживает загрузку)

Также обратите внимание:

  • SSD с контроллером MAP1202 могут не работать в режиме PCIe Gen 2 — требуется принудительное включение Gen 3.

  • SSD с контроллером Polaris также могут вызывать проблемы.

  • Kingston NV2 работает у некоторых пользователей, но есть отчёты о нестабильности. Рекомендуем тестировать перед использованием.


Поддержка AI-акселераторов (Hailo-8)

  • Если вы планируете использовать Hailo-8 AI Accelerator, обратите внимание:

  • X1002 не поддерживает Hailo-8, так как физически мешает установке.

  • Для Hailo-8 рекомендуются платы: X1015, X1002 (с модификацией), X1001, M901 и официальный M.2 HAT+.

  • Для максимальной производительности рекомендуется включить PCIe Gen 3, хотя Raspberry Pi 5 не сертифицирован для этой скорости.

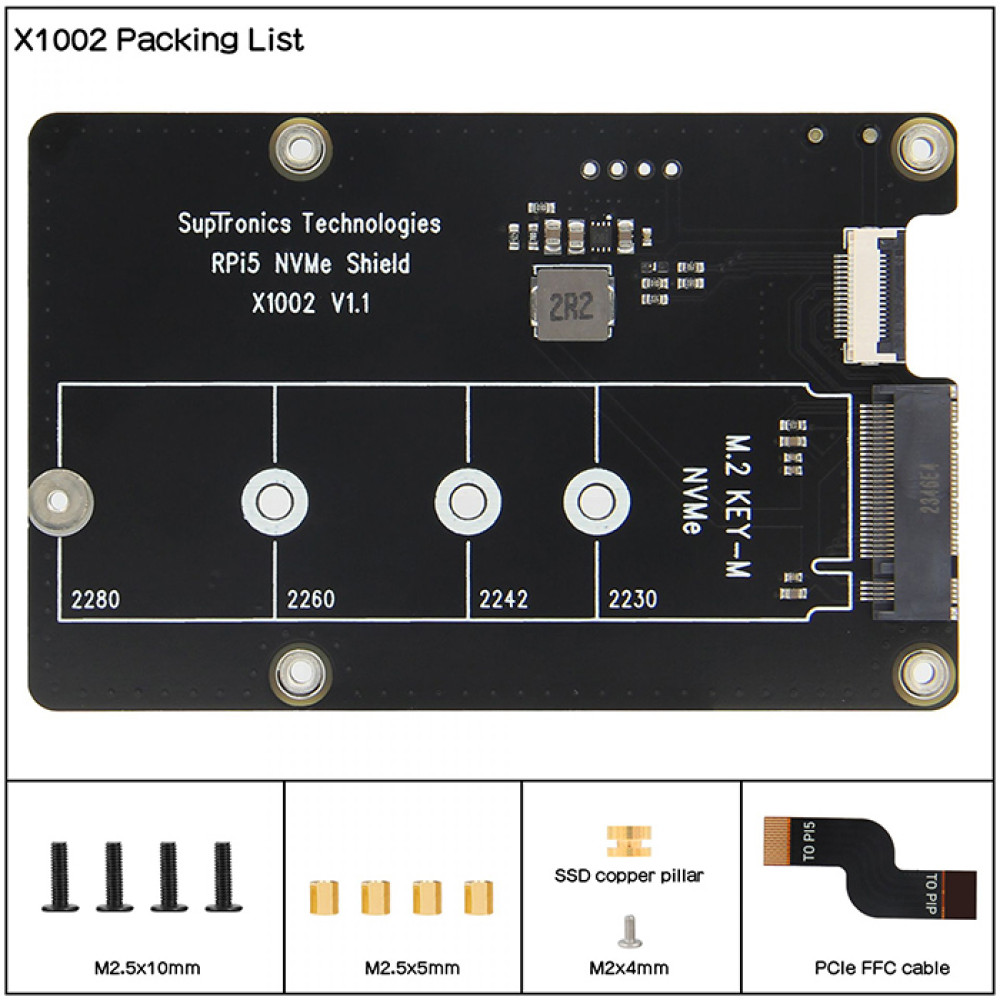

Что входит в комплект (V1.1):

  • 1 × Переходник X1002 (нижний NVMe-шлейф)

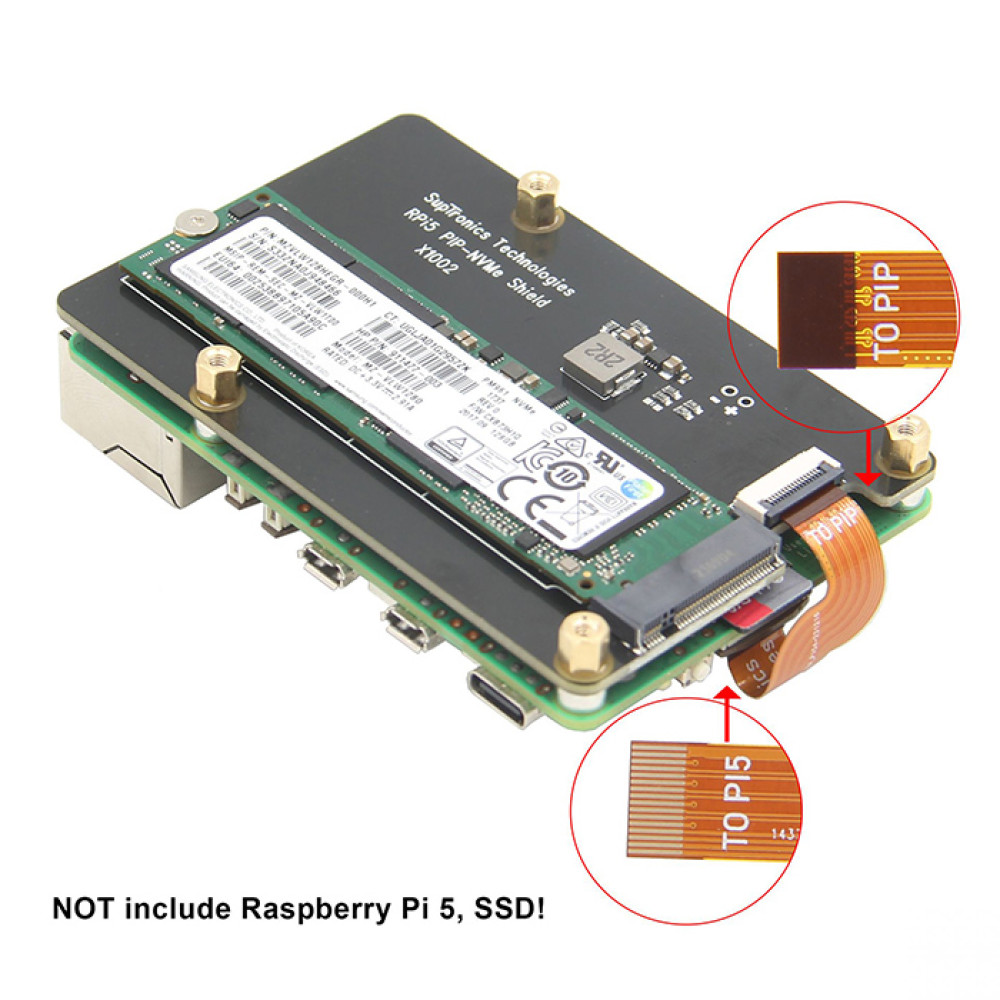

  • 1 × Гибкий кабель PCIe FPC (чёрный, экранированный)

  • 4 × Межплатные стойки M2.5 × 5 мм

  • 4 × Винты M2.5 × 10 мм

  • 1 × Винт M2 × 4 мм (для фиксации SSD)

    ​​​​​​​




Часто задаваемые вопросы (FAQ):

Q: Почему SSD не определяется или не загружается?
A: Убедитесь, что:

  • EEPROM Raspberry Pi обновлён (через rpi-eeprom-update)

  • В config.txt включён PCIe: dtoverlay=pcie-32bit-dma

  • Используется совместимый SSD

  • FPC-кабель плотно вставлен

Q: Можно ли использовать PCIe Gen 3?
A: Да, можно включить принудительно, но Raspberry Pi 5 не сертифицирован для Gen 3 — возможна нестабильность. Используйте на свой страх и риск.

Q: Проблемы с Wi-Fi после установки X1002?
A: Некоторые SSD (например, Crucial P3 Plus) могут создавать помехи. Попробуйте:

  • Использовать 5 ГГц Wi-Fi

  • Заменить SSD

  • Отключить PCIe ASPM: добавьте в cmdline.txt параметр pcie_aspm=off

Q: Как закрепить SSD 2230/2242?
A: Плата не имеет отверстия для винта. Рекомендуем использовать термоклей или двусторонний скотч.
