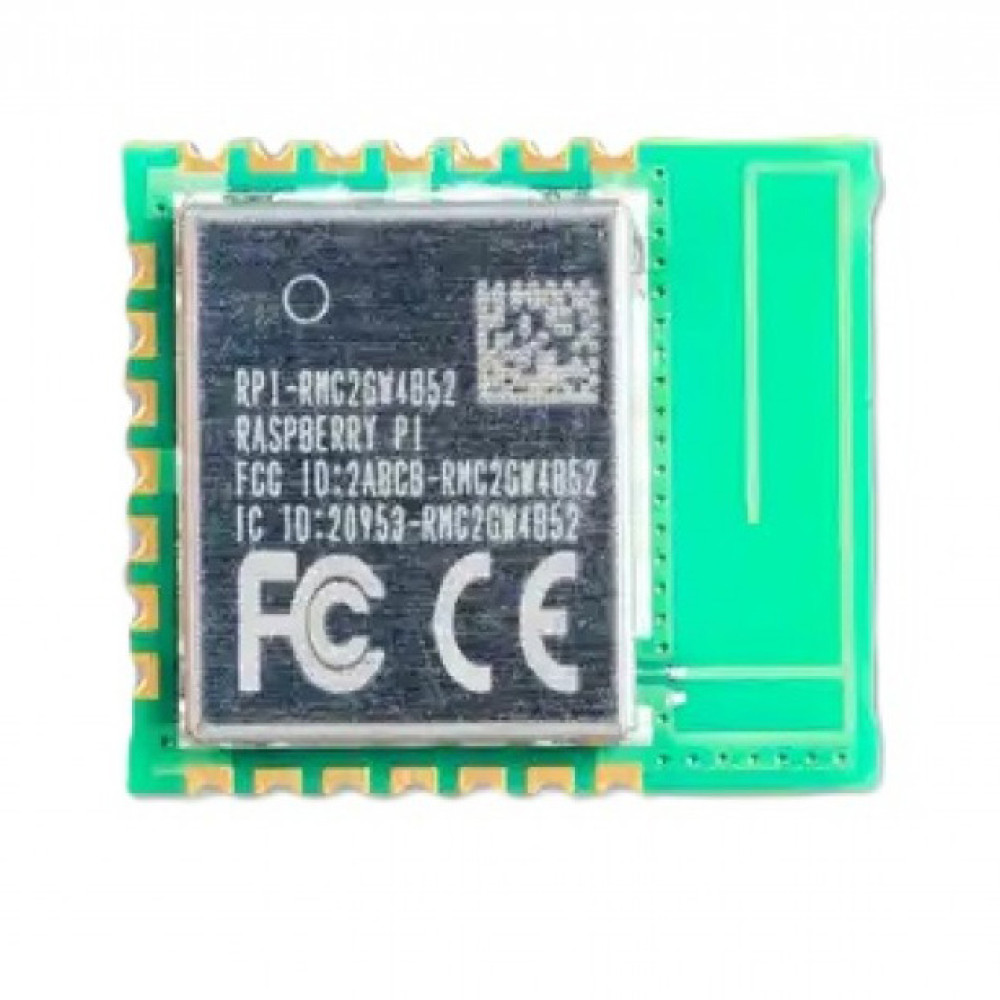

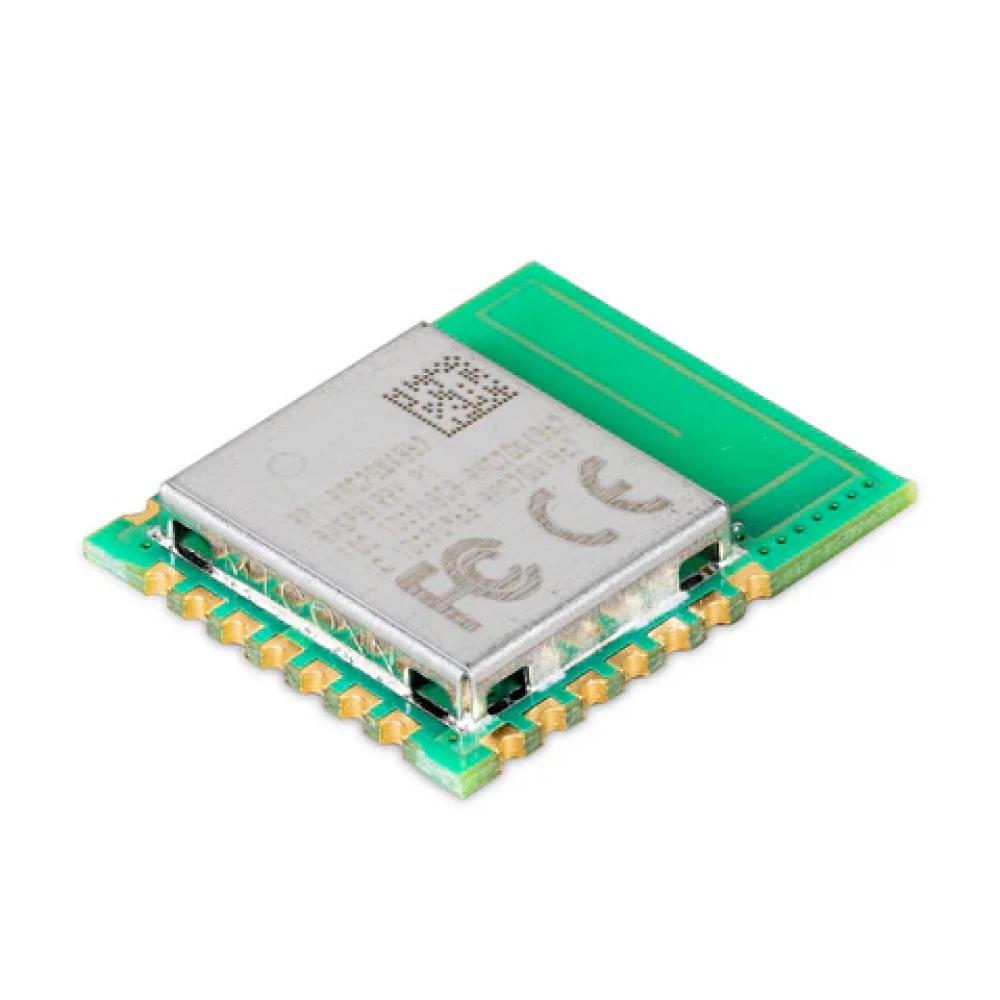

Модуль Raspberry Pi Radio Module 2 (WiFi 4 2.4GHz, Bluetooth 5.2)
Официальный радиомодуль Raspberry Pi Radio Module 2 — Wi-Fi 4 (2,4 ГГц) и Bluetooth 5.2
Raspberry Pi Radio Module 2 — это компактный беспроводной модуль, разработанный специально для использования с недорогими и высокопроизводительными микроконтроллерами Raspberry Pi. Модуль основан на чипе Infineon CYW43439 и поддерживает однодиапазонное Wi-Fi 4 (802.11n) на частоте 2,4 ГГц и Bluetooth 5.2, что делает его идеальным решением для бюджетных проектов и серийного производства.
Благодаря миниатюрным размерам и минимальному количеству внешних компонентов, модуль снижает общую стоимость разработки и выпуска устройств. Он легко интегрируется в любые проекты и полностью сертифицирован, что упрощает соответствие международным нормам и стандартам.
Ключевые особенности:
- Wi-Fi 4 (802.11n) — стабильная беспроводная связь на частоте 2,4 ГГц с пропускной способностью до 96 Мбит/с (PHY rate)
- Bluetooth 5.2 — поддержка классического Bluetooth и Bluetooth Low Energy (BLE) для энергоэффективных приложений
- Интегрированная антенна — встроенная однодиапазонная антенна 2,4 ГГц упрощает проектирование и сокращает время разработки
- Компактные размеры — всего 16,5 × 14,5 мм, идеально подходит для миниатюрных устройств

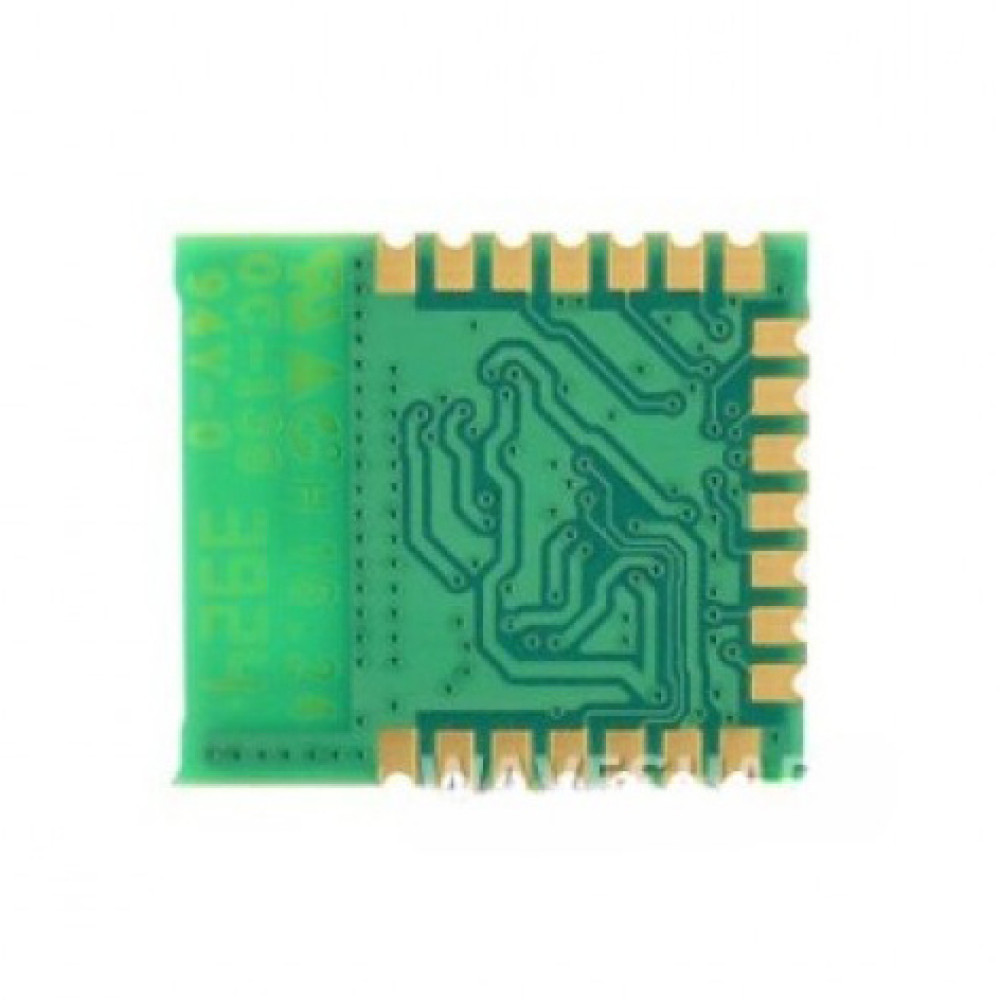

- Гальванические контакты по краям (castellated pads) — обеспечивают гибкость монтажа: можно устанавливать как на плату, так и использовать как отдельный модуль
- Полный модульный сертификат — нет необходимости в повторной сертификации, что ускоряет выход продукта на рынок
- Совместимость с Raspberry Pi Pico W и Pico 2 W SDK — простая интеграция в существующие экосистемы
- Режим совместного использования антенны — Wi-Fi и Bluetooth работают одновременно через одну антенну без потерь в производительности
- Усилители сигнала (PA и LNA) — обеспечивают надёжную связь и увеличенный радиус действия
- Низкое энергопотребление — оптимизировано для автономных и энергосберегающих устройств
Технические характеристики:
Wi-Fi | Wi-Fi 4 (802.11n), однодиапазонный (2,4 ГГц), SISO (1×1) |
Bluetooth | Bluetooth 5.2, Classic и Low Energy (BLE) |
Скорость передачи данных | До 96 Мбит/с (PHY rate, канал 20 МГц) |
Антенна | Встроенная, одноканальная (SISO), 2,4 ГГц |
Режим совместной работы | Wi-Fi и Bluetooth через общую антенну |
GPIO | 3 дополнительных порта ввода-вывода (управляются хостом) |
Интерфейс | gSPI с низким количеством контактов — минимум проводников для подключения |
Дальность Bluetooth | До100 м(Class 1), до10 м(Class 2) |
Рабочая температура | От–30°C до +70°C— подходит для эксплуатации в сложных условиях |

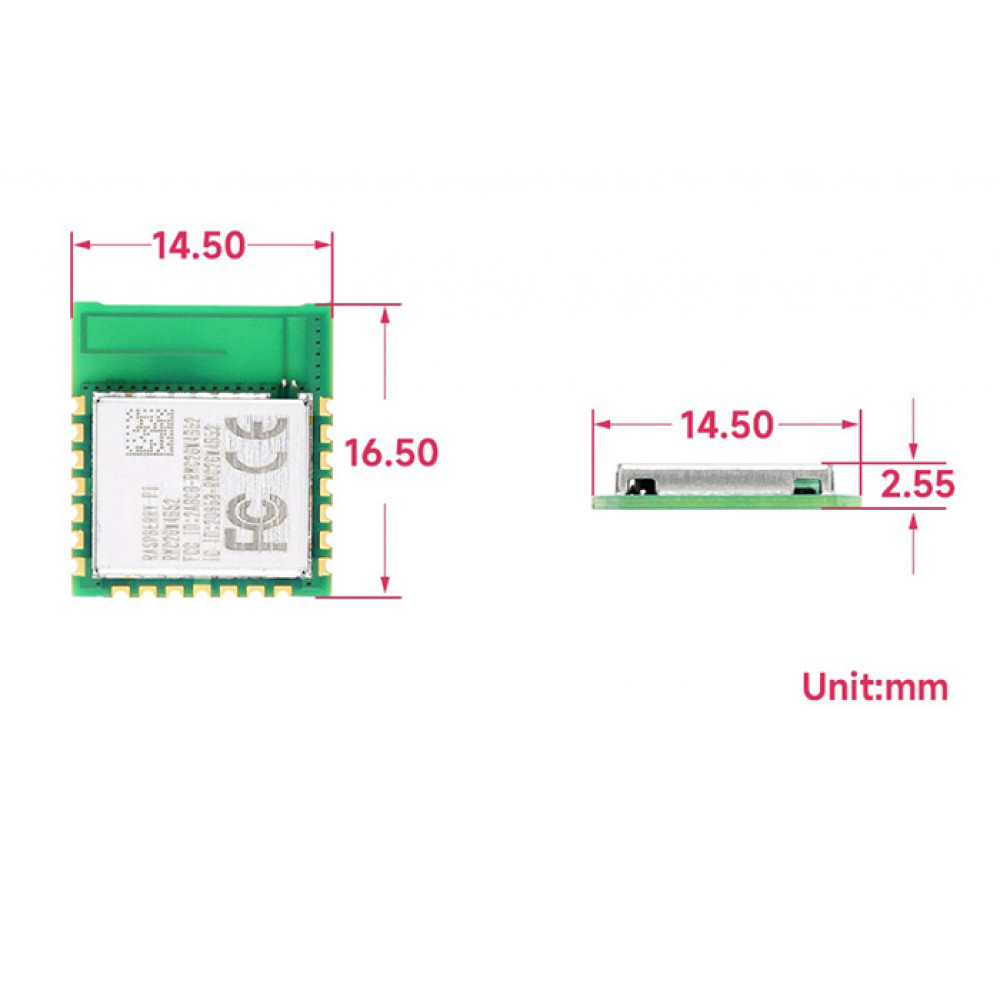

Размеры | 16,5 мм × 14,5 мм |
Энергопотребление | Режим энергосбережения (PM1 DTIM1):1,19 мА Приём (MCS7, –50 дБм):43 мА Передача (MCS7, 16 дБм):271 мА |
