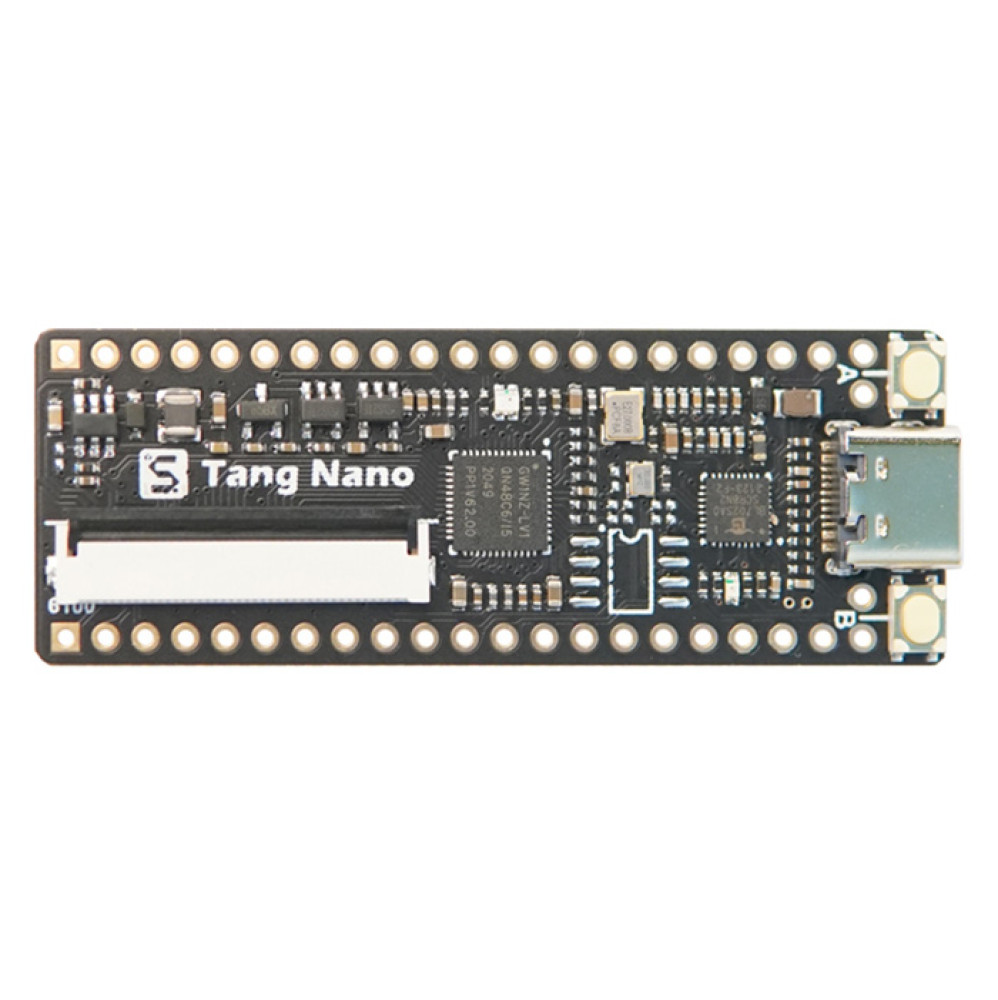

Микрокомпьютер Sipeed Tang Nano 1K
Tang Nano 1K — это миниатюрная и доступная разработочная плата на базе FPGA-чипа GW1NR-LV1QN48PC6 от Gowin Semiconductor. Плата идеально подходит для тех, кто делает первые шаги в мире программируемой логики, изучает языки описания аппаратуры (Verilog/VHDL) и хочет быстро и просто реализовать свои цифровые схемы. Благодаря компактному размеру, встроенному USB-интерфейсу и поддержке бесплатной среды разработки, Tang Nano 1K — отличный выбор для студентов, энтузиастов и образовательных проектов.
Характеристики:
Характеристики:
- FPGA-чип: GW1NR-LV1QN48PC6 (Gowin)
- Логические элементы (Logic Cells): до 1 000
- Блоки памяти (EBR): 64 Кбит
- Встроенные умножители: 8 шт. (18×18)
- PLL-генераторы: 1 штука — для точного управления тактовыми сигналами
- Напряжение питания ядра: 1.2 В
- Интерфейс программирования: USB Type-C (встроенный JTAG) — программирование напрямую с ПК без внешнего программатора
- Среда разработки: Gowin EDA (бесплатная версия) — поддержка синтеза, реализации и отладки
- Поддерживаемые языки: Verilog, VHDL
- Светодиоды: 5 пользовательских светодиодов (LED)
- Кнопки: 2 штуки — кнопка сброса (RST) и одна пользовательская кнопка

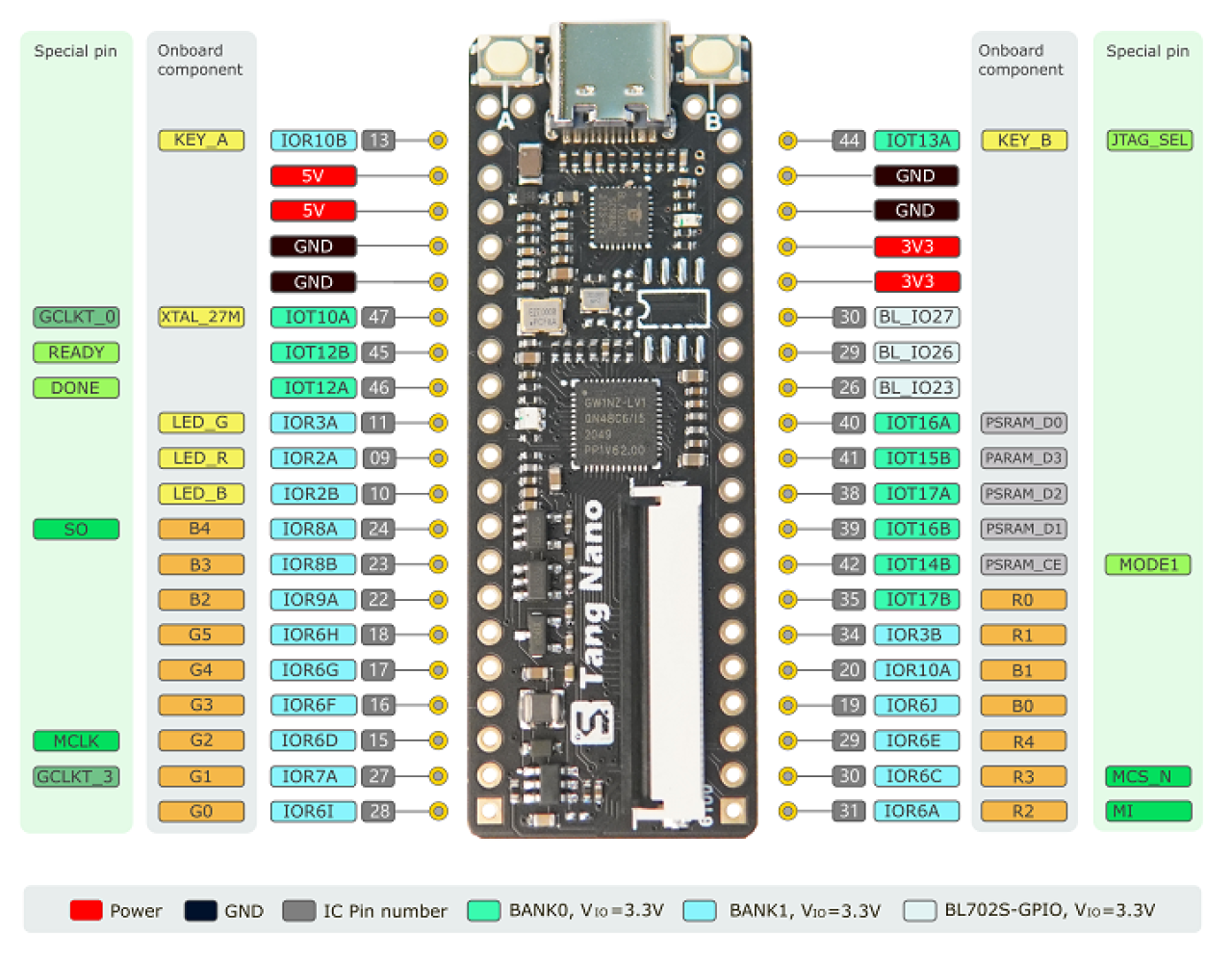

- Разъёмы расширения:
- 1 × 20-пиновый разъём GPIO (выведены основные сигналы FPGA)
- Поддержка LVCMOS 3.3 В / 1.8 В
- USB-UART мост: встроен (через FPGA) — позволяет организовать последовательную связь с ПК
- Питание: через USB Type-C (5 В), внутренние стабилизаторы обеспечивают стабильную работу
- Изучение основ FPGA и цифровой логики
- Освоение языков Verilog и VHDL
- Разработка простых цифровых схем: регистры, счётчики, конечные автоматы
- Реализация интерфейсов: UART, SPI, I²C, PWM
- Обучение в вузах, техникумах и на онлайн-курсах
- Прототипирование простых встраиваемых систем
- Хобби-проекты: мигание LED, управление дисплеями, клавиатурой и т.д.
- Плата Tang Nano 1K
- Кабель USB Type-C (для питания и программирования)
