Sipeed NanoKVM-PCIe — это вариант решения NanoKVM KVM-over-IP, представленного летом, но новая модель может получать питание через слот PCIe от хост-устройства (а также через USB-C) и добавляет опциональные функции WiFi 6 и PoE.
Устройство использует ту же SOPHGO SG2002 RISC-V/Arm/8051 SoC, что и NanoKVM, и предлагает многие из тех же портов в другом форм-факторе, включая Ethernet 10/100 Мбит/с, два порта USB-C: один для HID, другой для питания, небольшой информационный OLED-дисплей и входной порт HDMI с поддержкой до 1080p60.
Технические характеристики NanoKVM-PCIe:
- SoC – SOPHGO SG2002
- Основное ядро – 1 ГГц 64-битное ядро RISC-V C906 или Arm Cortex-A53
- Второстепенное ядро – 700 МГц 64-битное ядро RISC-V C906
- Ядро с низким энергопотреблением – ядро микроконтроллера 8051 с частотой от 25 до 300 МГц
- VPU – кодирование видео MJPEG/H.264
- NPU – 1 TOPS INT8, поддерживает BF16
- Интегрированная память DDR3 256 МБ (SiP)
- Хранилище – слот для карты MicroSD (готов к использованию при загрузке)
- Видеовход – вход HDMI до 1080p60 через плату адаптера MIPI CSI-HDMI с задержкой от 90 до 230 мс
- Подключение к сети
- Порт Ethernet RJ45 10/100 Мбит/с с возможностью PoE
- Дополнительный WiFi 6 с разъемом антенны SMA
- Информационный дисплей – OLED-дисплей 0,49 дюйма с разрешением 64×32
- USB – порт USB-HID Type-C для подключения к ПК для эмуляции клавиатуры/мыши
- Разное
- Кнопка загрузки
- STA LED
- 2x UART (Tx/Rx) через штыревой разъем
- Источник питания
- Через разъем PCIe
- Через разъем USB Type-C PWR-IN
- Через дополнительный модуль PoE
- Управление питанием ATX, подключаемое непосредственно к 9-контактному разъему питания на материнской плате
- Потребляемая мощность – 0,2 А при 5 В
- Размеры – 66 x 57 x 18 мм (без панели)
NanoKVM-PCIe установлен на ПК
NanoKVM-PCIe использует ту же прошивку, что и меньший NanoKVM Cube, с поддержкой управления UEFI/BIOS, эмулированной USB-мышью/клавиатурой, эмулированным USB-накопителем, IPMI, WoL, Tailscale, WebSSH и пользовательскими скриптами. Прошивку (только двоичную) можно найти на GitHub вместе с кодом для сервера и веб-фронтенда. Wiki содержит более подробную информацию об оборудовании и начале работы с инструментом удаленного управления.
В последней версии прошивки (V1.3.0) реализовано следующее:
- Кодирование MPJEG и H.264 до 1080p60fps
- Расширение оперативной памяти пользователя со 128 МБ до 158 МБ
- Автоматическое обновление прошивки при первом включении
- Виртуальная HID-клавиатура и мышь, USB-накопитель и USB-сеть
- Управление питанием ATX
- Tailscale, FRPC
- WebSSH и последовательная консоль (управление SBC или коммутатором)
- Пробуждение по локальной сети (WoL)
- Пользовательские скрипты
- IPv6, mDNS, статический IP и т. д.
- Оптимизированный OLED-дисплей
Веб-фронтенд

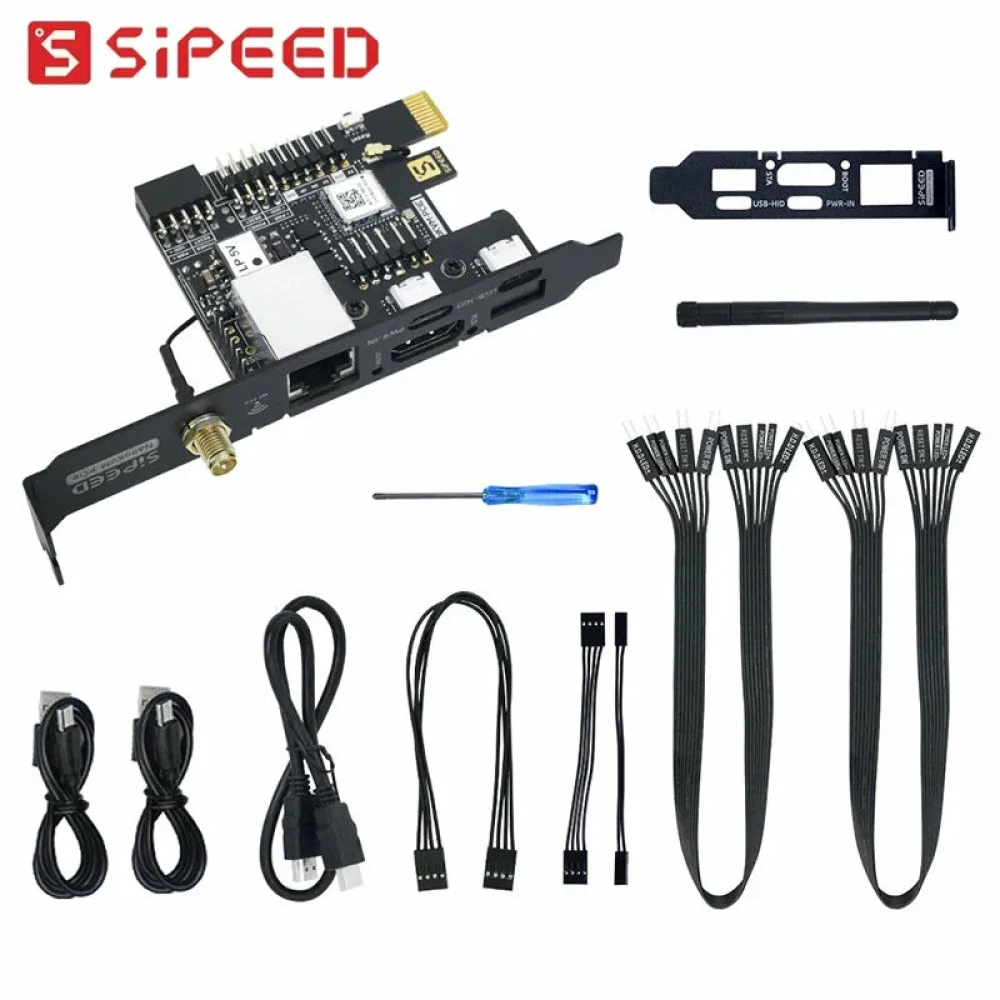

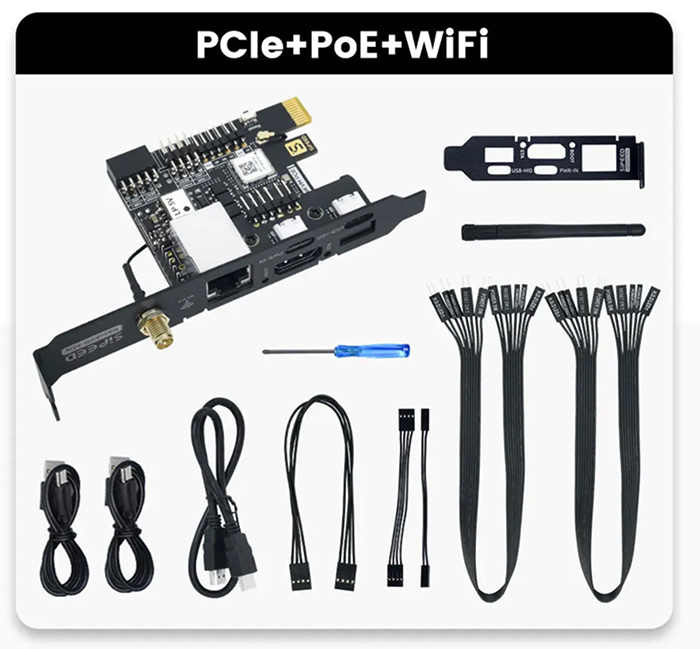

Комплектация:
