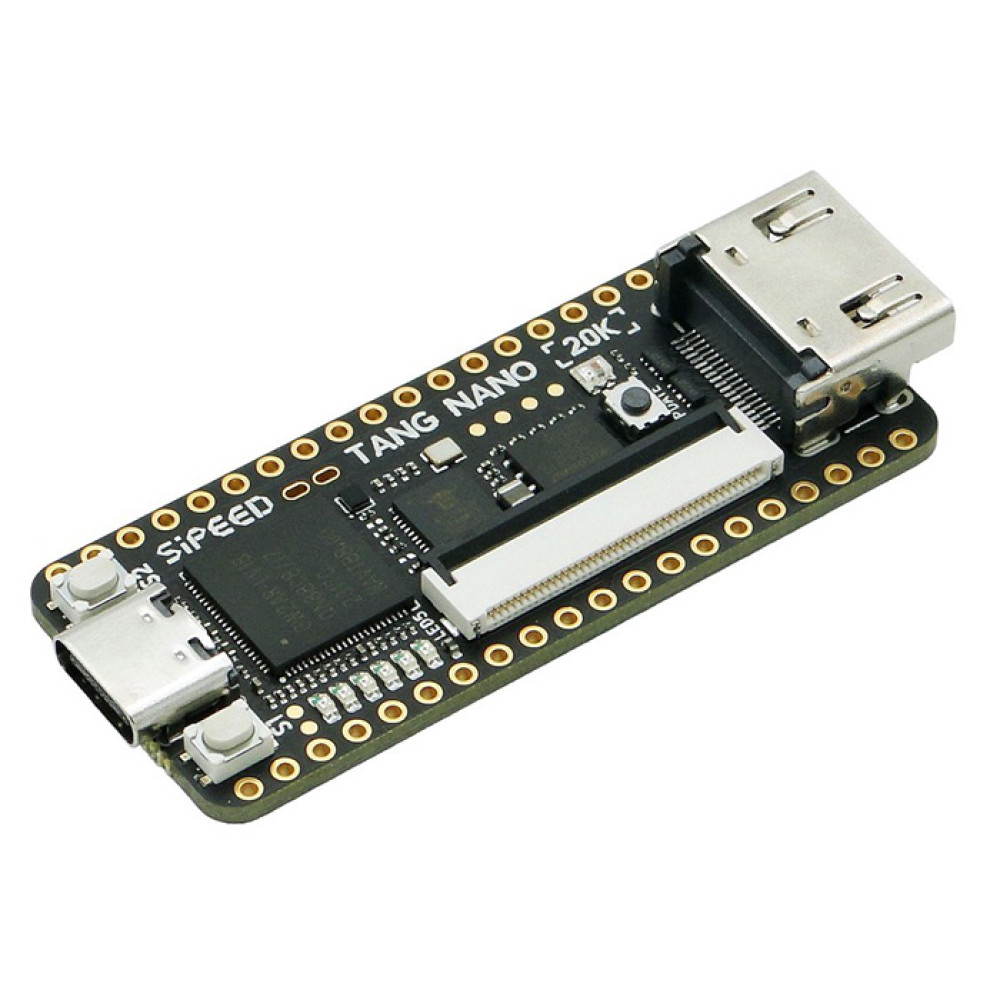

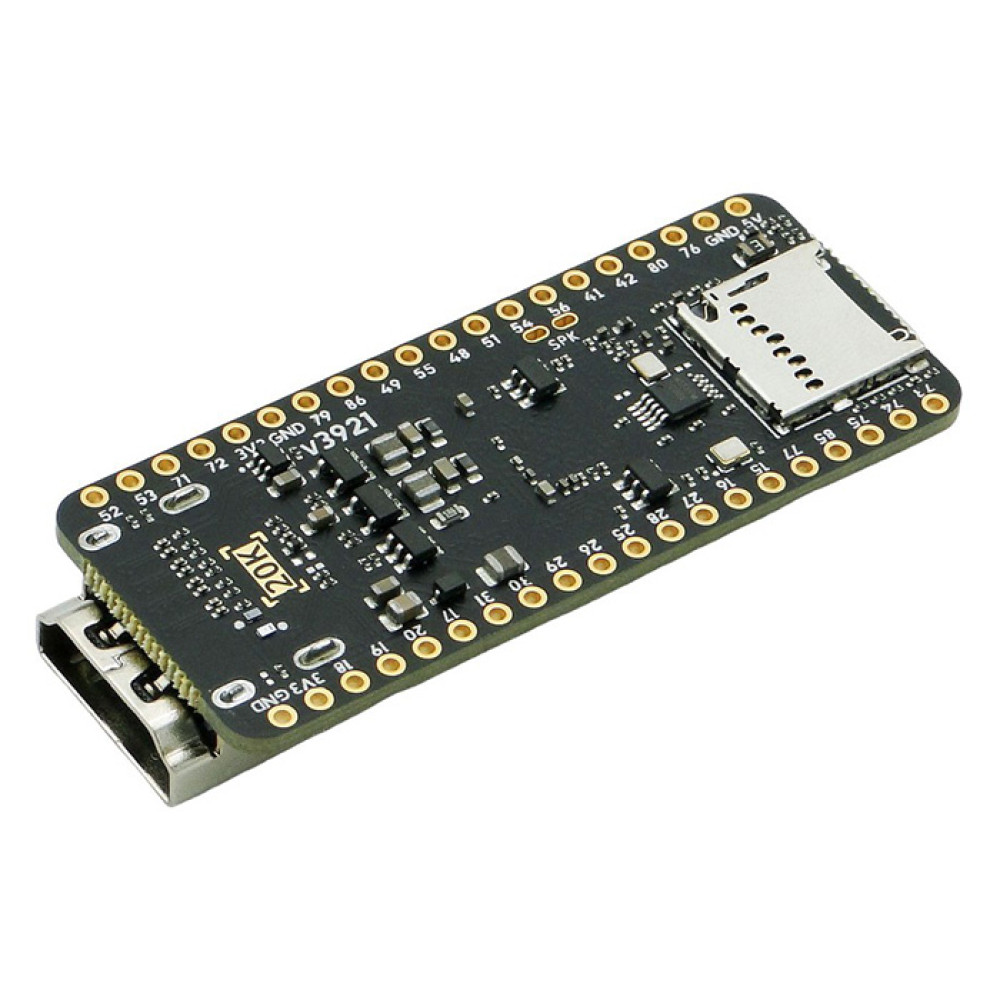

Микрокомпьютер Sipeed Tang Nano 20K
Tang Nano 20K на базе FPGA-чипа GW2AR-LV18 от Gowin Semiconductor — это высокопроизводительная, компактная и доступная плата, ориентированная на изучение цифровой логики, проектирование пользовательских цифровых схем и освоение языков описания аппаратуры (HDL), таких как Verilog и VHDL. Благодаря использованию современного FPGA-чипа Gowin с увеличенным количеством логических ресурсов, плата идеально подходит как для студентов и энтузиастов, так и для профессиональных разработчиков, создающих прототипы сложных цифровых систем.
Области применения:
Характеристики:
Комплектация:
Преимущества платы:
Области применения:
- Изучение основ FPGA и цифровой схемотехники
- Разработка интерфейсов: UART, SPI, I²C, VGA, PS/2, I2S
- Реализация конечных автоматов, цифровых фильтров, шифраторов
- Создание простых процессоров и ядер RISC-V
- Обработка сигналов, цифровая обработка изображений (в простых задачах)
- Прототипирование встраиваемых систем и IoT-устройств
- Проекты в образовательной робототехнике и научных экспериментах
Характеристики:
- FPGA-чип: GW2AR-LV18 (от Gowin Semiconductor)
- Техпроцесс: 55 нм
- Логические элементы (LEs): до 18 000
- Блоки памяти (EBR): до 144 Кбит
- Встроенные умножители (Multiplier): 28 шт. (18×18)
- PLL-генераторы: 2 штуки — для гибкого управления тактовыми сигналами
- Напряжение питания ядра: 1.2 В
- Интерфейс программирования: USB Type-C (поддержка JTAG) — программирование напрямую с ПК без внешнего программатора
- Среда разработки: Gowin EDA (бесплатная версия доступна для скачивания)
- Поддерживаемые языки: Verilog, VHDL, SystemVerilog
- Оперативная память: 64 МБ SDRAM (IS42S16160J) — подходит для буферизации данных и обработки в реальном времени
- Светодиоды: 8 пользовательских светодиодов (LED) для визуализации работы
- Кнопки: 3 штуки — сброс (RST), 2 пользовательские кнопки

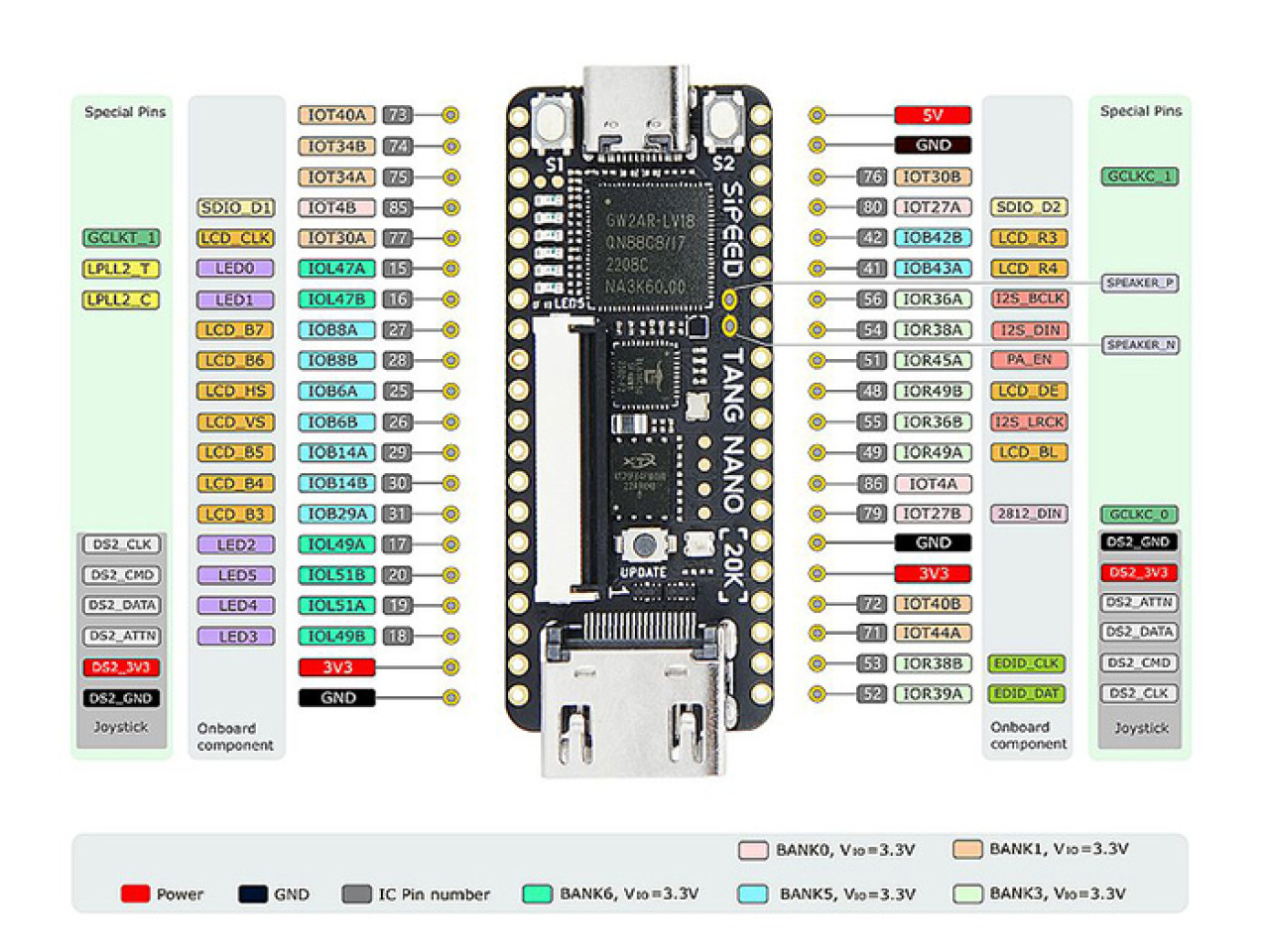

- 2 × 20-пиновые разъёмы GPIO (выведены все основные сигналы FPGA)
- Поддержка LVCMOS 3.3 В / 1.8 В
- USB-UART мост: CH340 (или аналог) — для последовательной связи с ПК
- Питание: через USB Type-C (5 В), внутренние LDO-стабилизаторы обеспечивают стабильную работу ядра и периферии
Комплектация:
- Плата Tang Nano 20K (с чипом GW2AR-LV18)
- Кабель USB Type-C (для питания и программирования)
Преимущества платы:
- Современный FPGA-чип с высокой плотностью логики
- Полная поддержка бесплатной среды разработки Gowin EDA
- Удобное питание и программирование через USB Type-C
- Компактный форм-фактор — легко интегрируется в любые проекты
- Идеальна для обучения в вузах, курсах по цифровой электронике и FPGA
- Активное сообщество разработчиков и обширная база примеров
- Tang Nano 20K с GW2AR-LV18 — это мощный шаг вперёд по сравнению с базовыми FPGA-платами. Она открывает доступ к более сложным проектам, сохраняя при этом простоту использования и доступную цену. Отличный выбор для тех, кто хочет глубже погрузиться в мир программируемой логики!
