Микрокомпьютер RP2040-LCD-0.99-B, 133MHz, 264KB SRAM, 2MB Flash

RP2040 MCU Board with 0.99inch LCD

Based on Raspberry Pi RP2040, adopts CNC metal case



RP2040-LCD-0.99-B — это недорогая и высокопроизводительная плата микроконтроллера, разработанная компанией Waveshare. Компактная плата оснащена встроенным круглым дисплеем диагональю 0,99 дюйма (с плоским нижним краем), 6-осевым сенсором (3-осевой акселерометр и 3-осевой гироскоп) и другими компонентами, а также имеет 4 GPIO-вывода, подключаемых через разъём SH1.0 с 6 контактами, что обеспечивает простоту разработки и быструю интеграцию платы в различные устройства.

Ключевые особенности:

• Микроконтроллер RP2040, разработанный компанией Raspberry Pi в Великобритании
• Двухъядерный процессор Arm Cortex M0+, гибкая настройка тактовой частоты до 133 МГц
• 264 КБ оперативной памяти (SRAM) и 2 МБ встроенной флэш-памяти
• Разъём Type-C, обеспечивающий удобство использования и простоту обновления

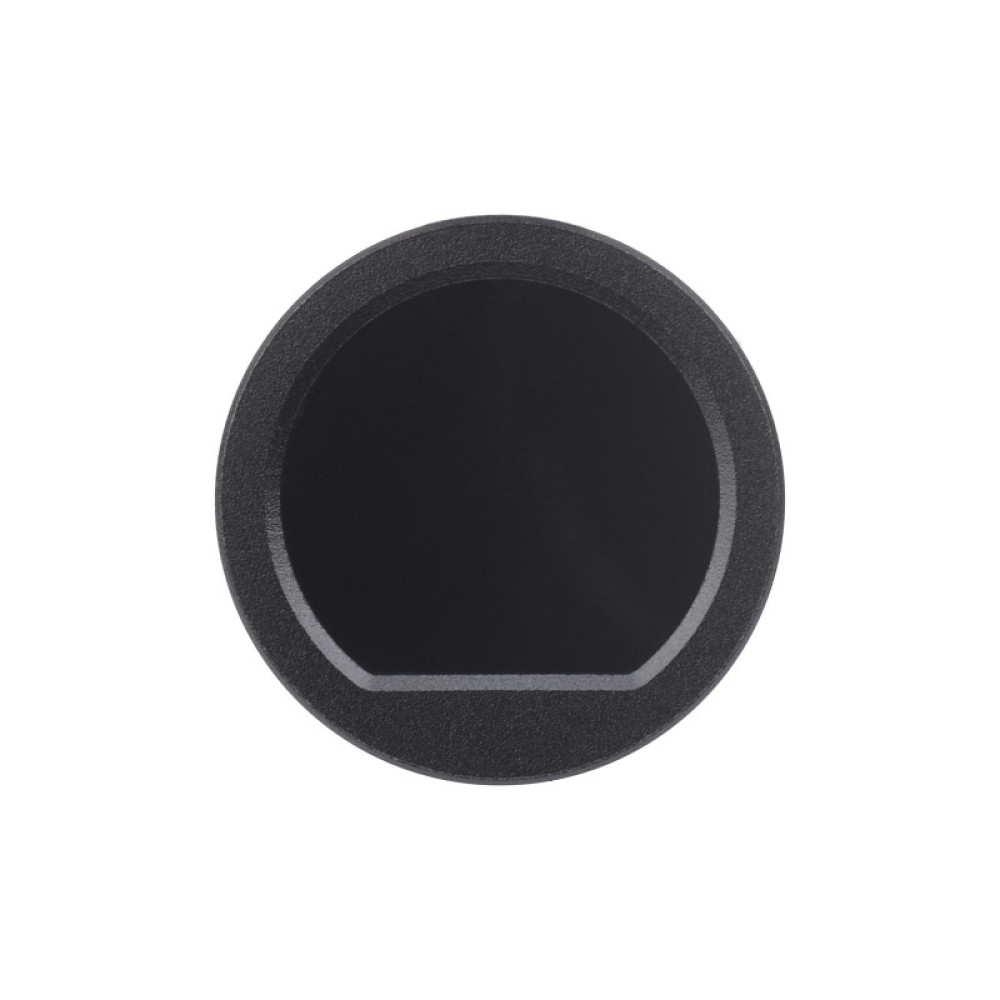

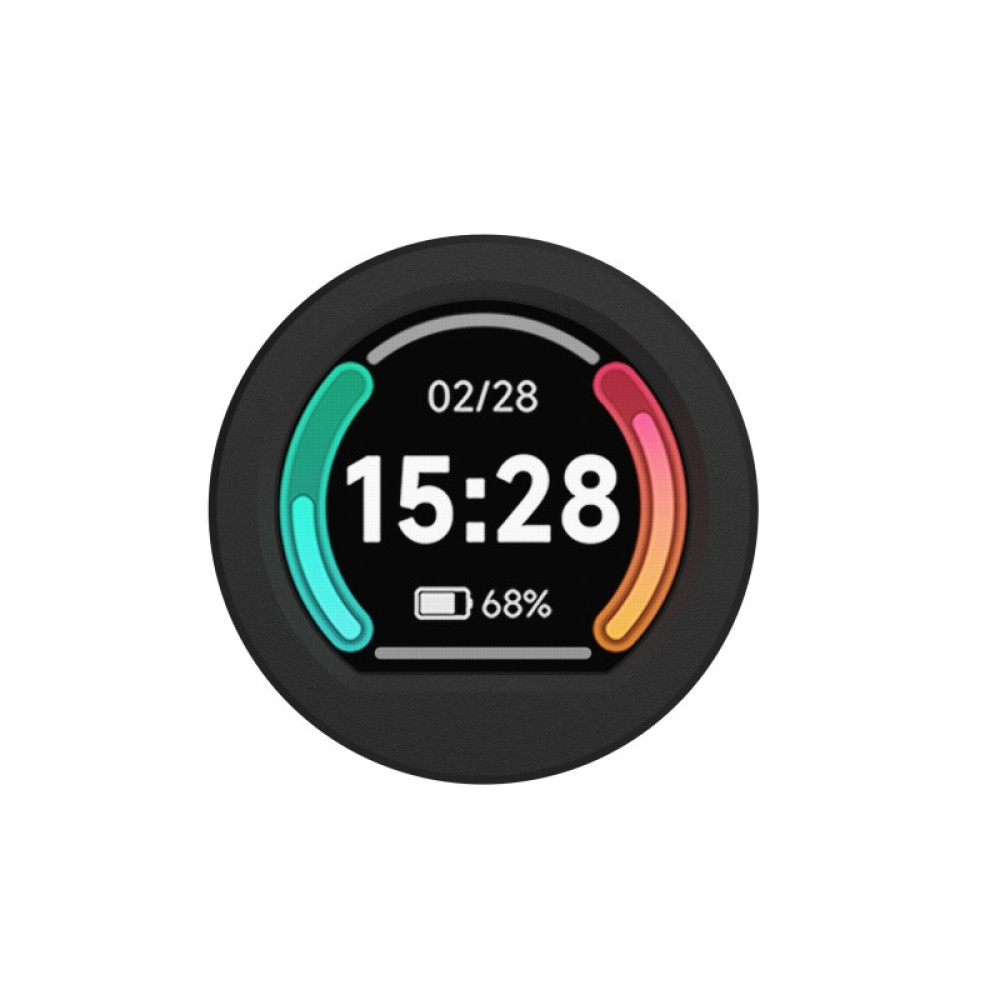

• Встроенный 0,99-дюймовый цветной IPS-дисплей с разрешением 128×115 пикселей и глубиной цвета 65 тыс. оттенков (с плоским нижним краем) для отображения чётких цветных изображений
• 4 GPIO-вывода, выведенных через разъём SH1.0 с 6 контактами
• Корпус из металла с ЧПУ и акриловой матовой задней крышкой
• Поддержка USB 1.1 в режимах устройства и хоста
• Энергосберегающие режимы сна и ожидания
• Программирование методом «перетаскивания» файлов по USB (через режим накопителя)
• 2 интерфейса I2C, 4 12-битных АЦП
• Точный внутренний тактовый генератор и таймер
• Встроенный датчик температуры
• Встроенные ускоренные библиотеки для операций с плавающей запятой
• 8 программируемых входов/выходов (PIO) с конечными автоматами для поддержки пользовательских периферийных устройств

Поддержка C/C++, MicroPython, Arduino

Comprehensive SDK, Dev Resources, Tutorials To Help You Easily Get Started

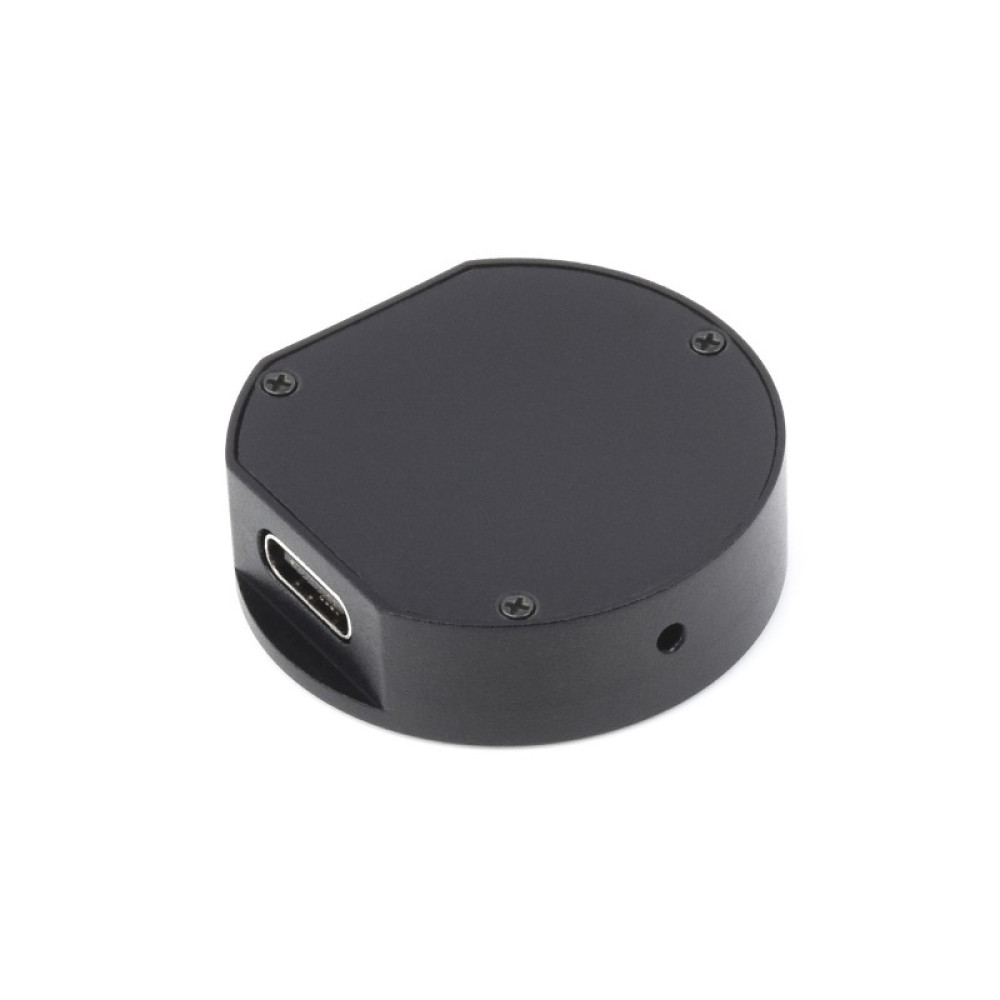

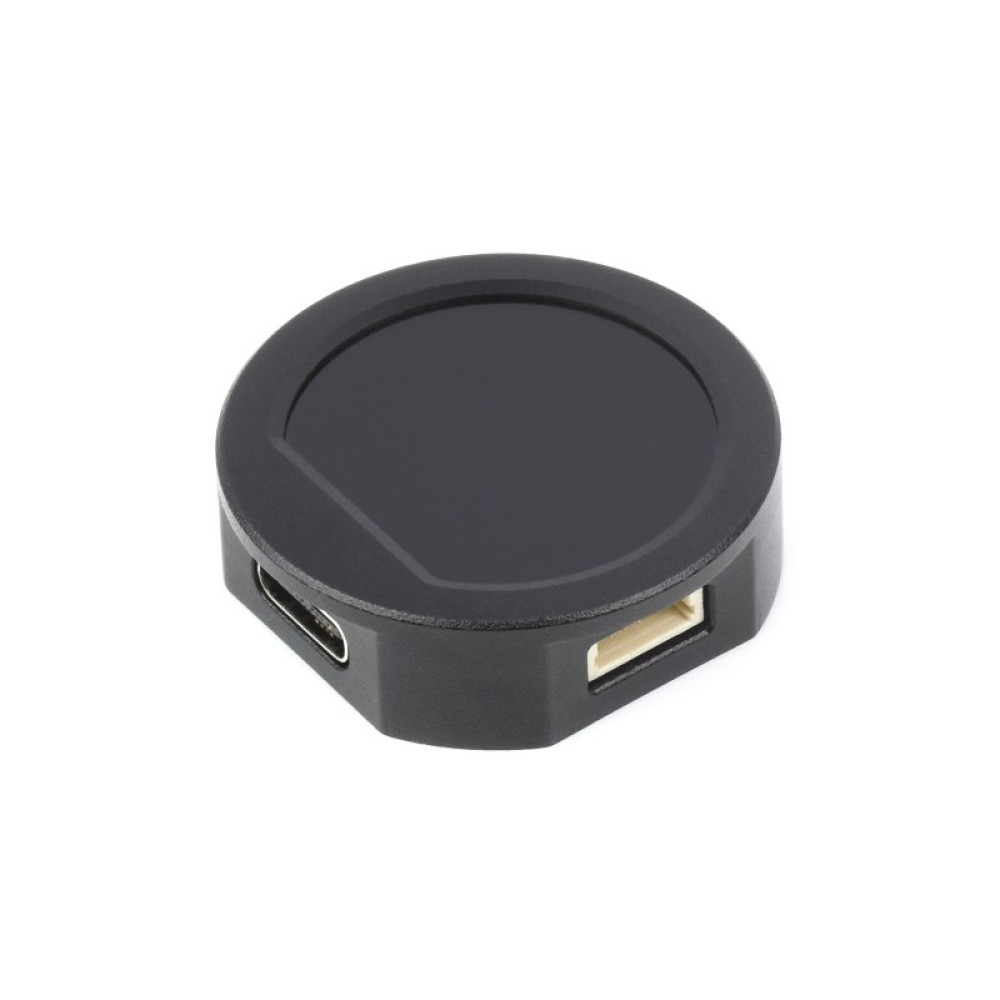

CNC metal case

Adopts CNC metal case with Acrylic dull-polish bottom plate



Dual-core Arm Cortex M0+ processor, flexible clock running up to 133 MHz

Что на плате:

1. Разъём USB Type-C для программирования, поддержка USB 1.1 в режимах устройства и хоста
2. RT9013-33GB низкопадающий, малошумящий, ультрабыстрый стабилизатор напряжения (LDO) на 500 мА
3. QMI8658C интегрированный модуль инерциальной навигации (IMU), включающий 3-осевой гироскоп и 3-осевой акселерометр
4. W25Q16JVUXIQ 2 МБ NOR-Flash памяти
5. RP2040 двухъядерный процессор с тактовой частотой до 133 МГц
6. Разъём SH1.0 с 6 контактами предоставляет доступ к 4 GPIO-выводам, порядок контактов: GND, 3V3, GP26~GP29
7. Кнопка BOOT для входа в режим загрузки (прошивки) необходимо нажать её при включении питания

Размеры:
