Микрокомпьютер ESP32-S3-Touch-AMOLED-2.06, 240MHz, 512KB SRAM, 32MB Flash, Wi-Fi, Bluetooth 5
Основные характеристики:
- Процессор ESP32-S3R8 на базе архитектуры Xtensa 32-бит, двухъядерный LX7 с тактовой частотой до 240 МГц
- Поддержка Wi-Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE) с интегрированной антенной
- Встроенная память: 512 КБ SRAM и 384 КБ ROM, дополнительно установлены 8 МБ PSRAM и внешняя флеш-память 32 МБ
- Разъем USB Type-C для лучшей совместимости и удобства использования
- Встроенный 2,06-дюймовый AMOLED-дисплей с емкостным сенсорным управлением, разрешением 410 × 502 пикселей и поддержкой 16,7 млн цветов для яркого и четкого отображения изображений
- Чипы CO5300 (драйвер дисплея) и FT3168 (емкостный сенсорный контроллер), использующие интерфейсы QSPI и I2C соответственно, что эффективно экономит ресурсы ввода-вывода
- 6-осевой IMU-датчик QMI8658 (3-осевой акселерометр + 3-осевой гироскоп) для распознавания жестов, шагомера и других функций движения
- Чип RTC PCF85063 с питанием от литиевого аккумулятора через контроллер AXP2101, обеспечивающий непрерывную работу часов даже при отсутствии основного питания
- Программируемые кнопки PWR и BOOT для удобной реализации пользовательских функций
- Разъем MX1.25 для подключения и зарядки внешнего литиевого аккумулятора 3,7 В
- Зарезервированные контактные площадки: 1 × I2C, 1 × UART и 1 × USB — для подключения периферии и отладки
- Слот для карты памяти TF (microSD) для расширения объема хранилища и высокоскоростной передачи данных — идеально подходит для таких задач, как запись данных или воспроизведение медиа, одновременно упрощая схемотехническое проектирование
- Эффективное управление питанием благодаря контроллеру AXP2101: поддержка нескольких выходных напряжений, зарядка аккумулятора, мониторинг состояния батареи и оптимизация её срока службы
- AMOLED-дисплей обладает высокой контрастностью, широкими углами обзора, насыщенными цветами, быстрым откликом, тонким профилем корпуса и низким энергопотреблением.
Version Options
ESP32-S3-Touch-AMOLED-2.06-EN
Standard version, without Lithium battery
ESP32-S3-Touch-AMOLED-2.06
Comes with a MX1.25 Lithium battery
(can be installed inside the case)
AMOLED parameters
| Display Panel | AMOLED | Display Size | 2.06 inch |
|---|---|---|---|
| Resolution | 410 × 502 pixels | Display Colors | 16.7M |
| Brightness | 600 cd/㎡ | Contrast Ratio | 100000:1 |
| Communication Interface | QSPI | Driver IC | CO5300 |
| Touch | Supported | Touch IC | FT3168 |
Small Size, Touch More Possibilities
Suitable For Various Smart Device Development, and Can Realize Human-Computer Interaction Function. Supports connecting to a battery for independent operation
Adopts AMOLED screen
The next-generation display technology, compared to traditional LCD displays, the AMOLED screen features precise light-control capability, representing more delicate colors, more picture details, and more vivid videos and images
178° wide viewing angle
Excellent Display Performance, 16.7M color, wide viewing angle
Onboard audio codec
Onboard ES8311 audio codec chip and ES7210 echo cancellation circuit. Meet daily audio application scenarios
Supports offline voice recognition and AI Speech Interaction
Allows access to online large model platforms such as DeepSeek, Doubao, etc.
Supports ESP-IDF, Arduino
Comprehensive SDK, dev resources, tutorials to help you easily get started
Wi-Fi and BLE 5 support
ESP32-S3 integrates 2.4 GHz Wi-Fi (802.11 ax/b/g/n) with 40 MHz of bandwidth support, Its Bluetooth Low Energy subsystem supports Bluetooth 5 (LE) and Bluetooth Mesh

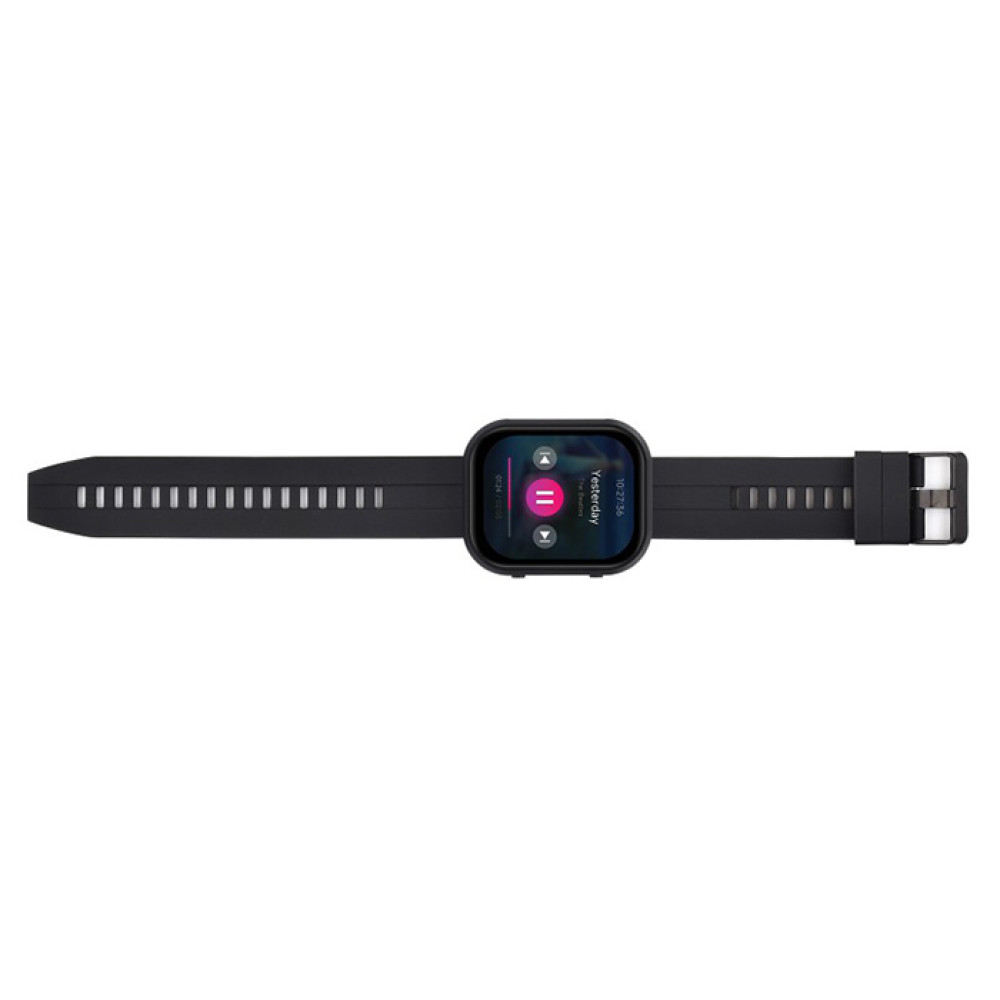

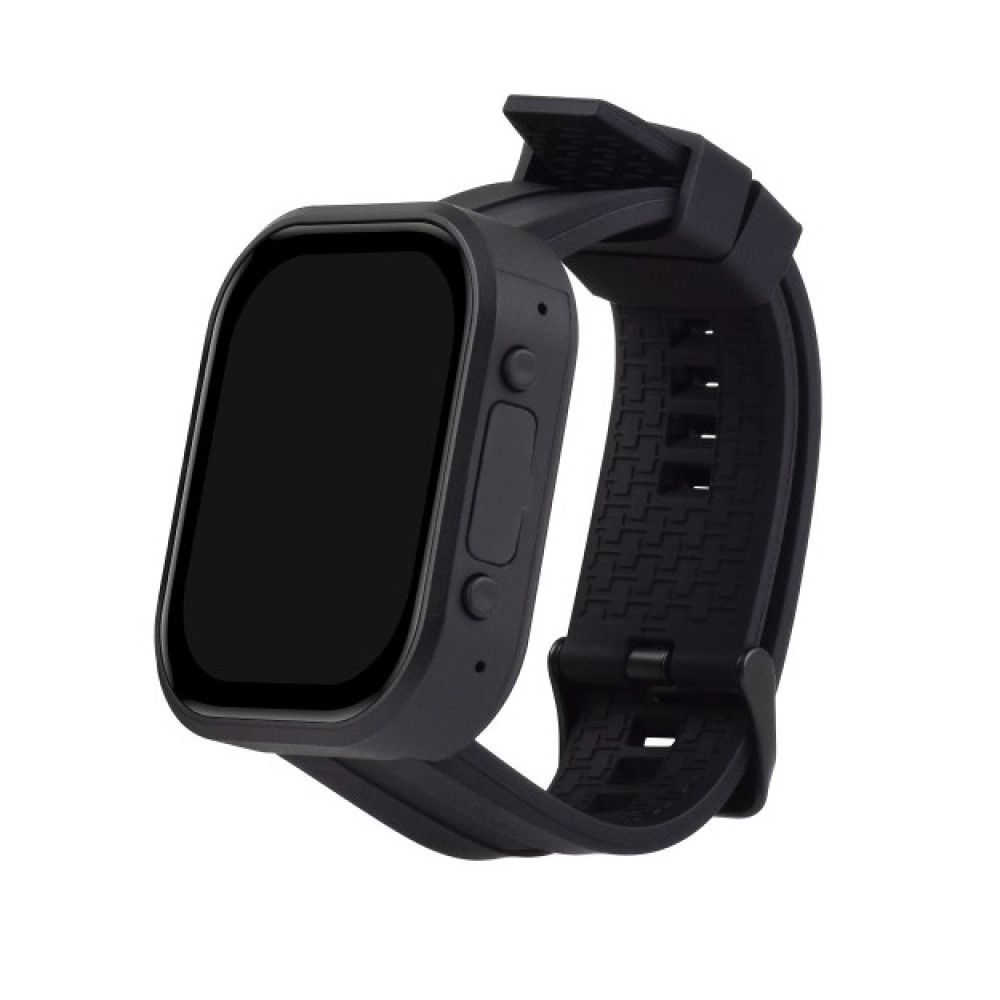

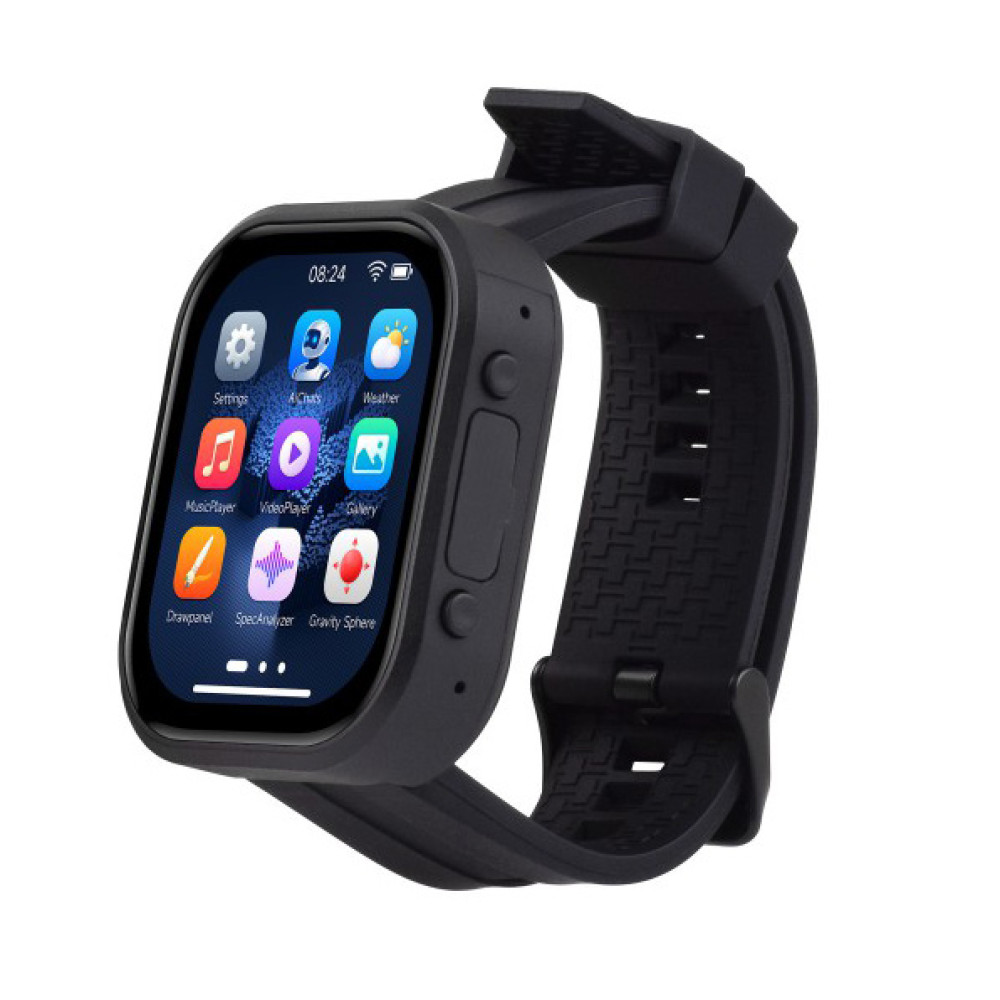

Wearable Design

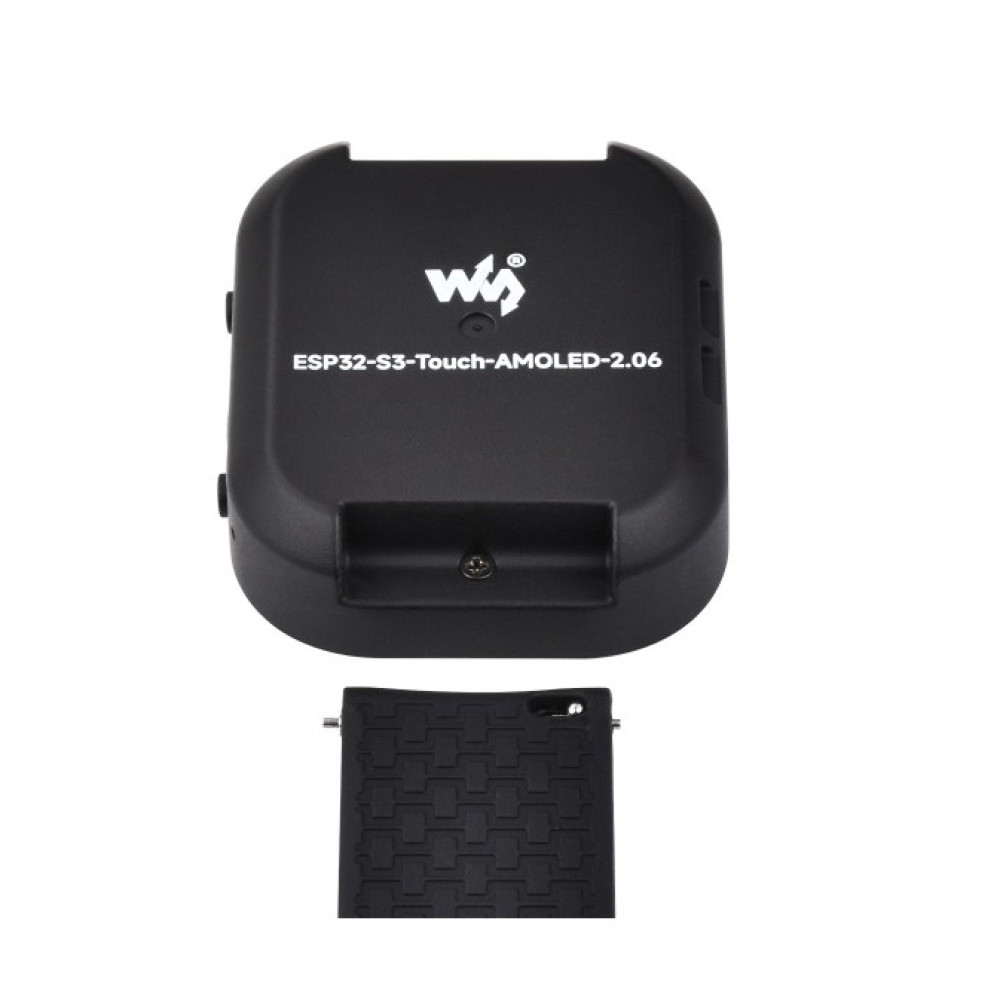

Detachable watch straps for easy replacement and convenient matching with different styles
What's On Board
Pin definition
outline dimensions
