Микрокомпьютер ESP32-C6 1.43inch AMOLED 466×466, 160MHz, 512KB SRAM, 16MB Flash, Wi-Fi 6, Bluetooth 5

ESP32-C6 1.43inch AMOLED Round Touch Display Development Board, 160MHz RISC-V Processor, 466×466 Pixels, QSPI Interface, Onboard Dual Digital Microphone Array

Embedded with CO5300 Display Driver and FT6146 Capacitive Touch Chip

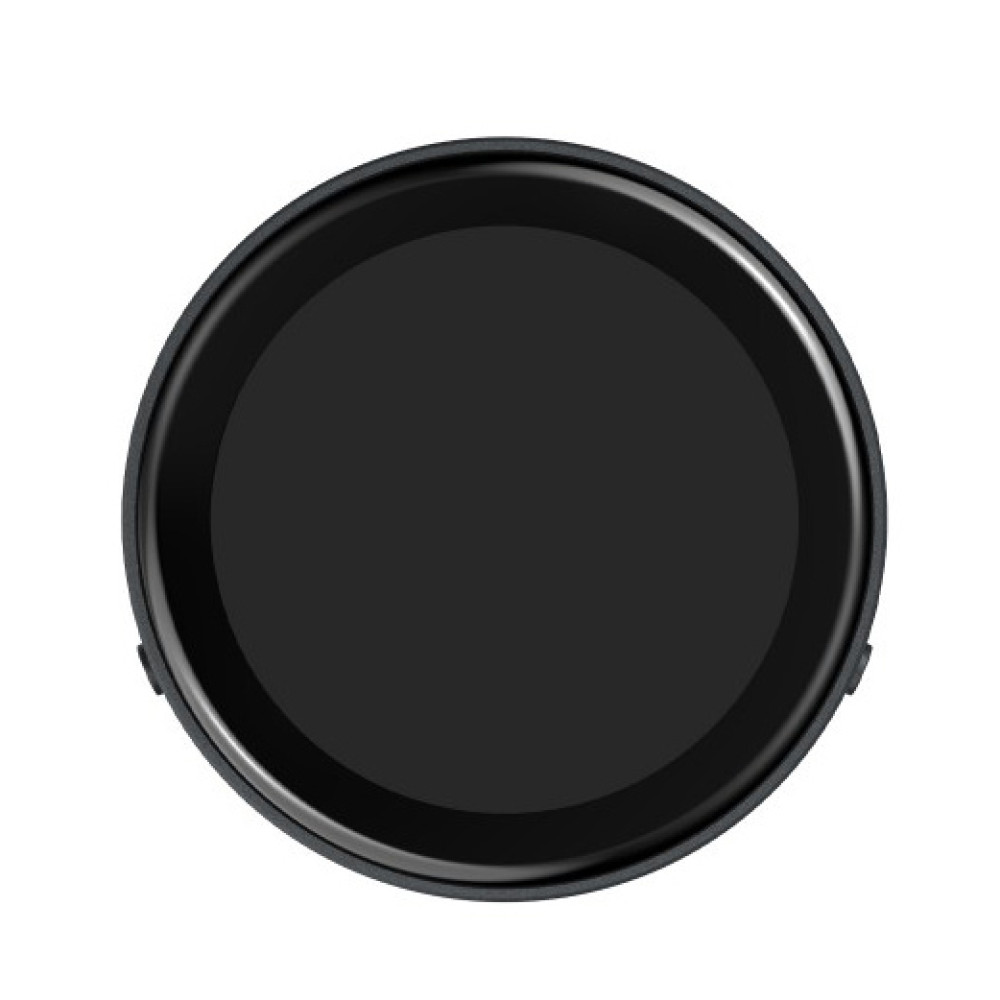

 ESP32-C6 1.43inch AMOLED touch display development board, front view ESP32-C6 1.43inch AMOLED touch display development board, features



ESP32-C6-Touch-AMOLED-1.43-B

Характеристики:

ESP32-C6-Touch-AMOLED-1.43 — это высокопроизводительная и высокоинтегрированная плата микроконтроллера от Waveshare, оснащённая Flash-памятью увеличенного объёма. На плате установлен 1,43-дюймовый AMOLED-дисплей с ёмкостным сенсорным экраном, чип RTC, 6-осевой IMU-датчик, слот для TF-карты, низкопотребляющий аудиокодек, схема с двумя микрофонами, разъём для подключения литиевой батареи и другие компоненты. Также предусмотрены интерфейсы USB, UART, I2C и GPIO для гибкой модернизации и расширения, что позволяет быстро разрабатывать и интегрировать устройство в готовые продукты.

  • Высокопроизводительный процессор ESP32-C6 — 32-битный RISC-V с тактовой частотой до 160 МГц
  • Интегрированные беспроводные интерфейсы:
    • Wi-Fi 6 (802.11ax)
    • Bluetooth 5
    • IEEE 802.15.4 (поддержка Zigbee 3.0 и Thread)
      Обеспечивает превосходную стабильность и производительность в беспроводных соединениях
  • Встроенная память:
    • 512 КБ HP SRAM
    • 16 КБ LP SRAM
    • 320 КБ ROM
    • 16 МБ Flash-память
  • 1,43-дюймовый AMOLED-дисплей с ёмкостным сенсорным экраном:
    • Разрешение: 466 × 466 пикселей
    • Глубина цвета: 16,7 млн цветов
    • Высокая контрастность, широкие углы обзора, насыщенные цвета, быстрое время отклика и низкое энергопотребление
  • Интегрированные контроллеры:
    • CO5300 — драйвер дисплея (подключение по QSPI)
    • FT6146 — контроллер ёмкостного сенсора (подключение по I2C)
      Экономит ресурсы GPIO и упрощает проектирование
  • Двойной цифровой микрофонный массив — поддерживает расширенные функции голосового взаимодействия, подходит для точного распознавания речи и пробуждения по голосу (как на близком, так и на дальнем расстоянии)
  • 6-осевой IMU QMI8658 — включает 3-осевой акселерометр и 3-осевой гироскоп, идеален для распознавания жестов, подсчёта шагов и других приложений, связанных с движением
  • Чип RTC PCF85063 — обеспечивает точное время и календарную функцию для приложений, требующих синхронизации по времени
  • Две программируемые кнопки PWR и BOOT — позволяют легко реализовать пользовательские функции и управление
  • Разъём для литиевой батареи 3,7 В (MX1.25) — поддерживает зарядку и разрядку, идеален для автономных устройств
  • Слот для TF-карты — расширяет объём памяти и обеспечивает быструю передачу данных, подходит для записи данных, воспроизведения медиа и других задач
  • Гибкие интерфейсы подключения:
    • Разъёмы UART и I2C (SH1.0, 4-pin)
    • Два свободных 2×4-контактных разъёма с шагом 2,54 мм
  • AMOLED-экран — отличается высокой контрастностью, широкими углами обзора, яркими цветами, быстрым откликом, тонким дизайном и низким энергопотреблением

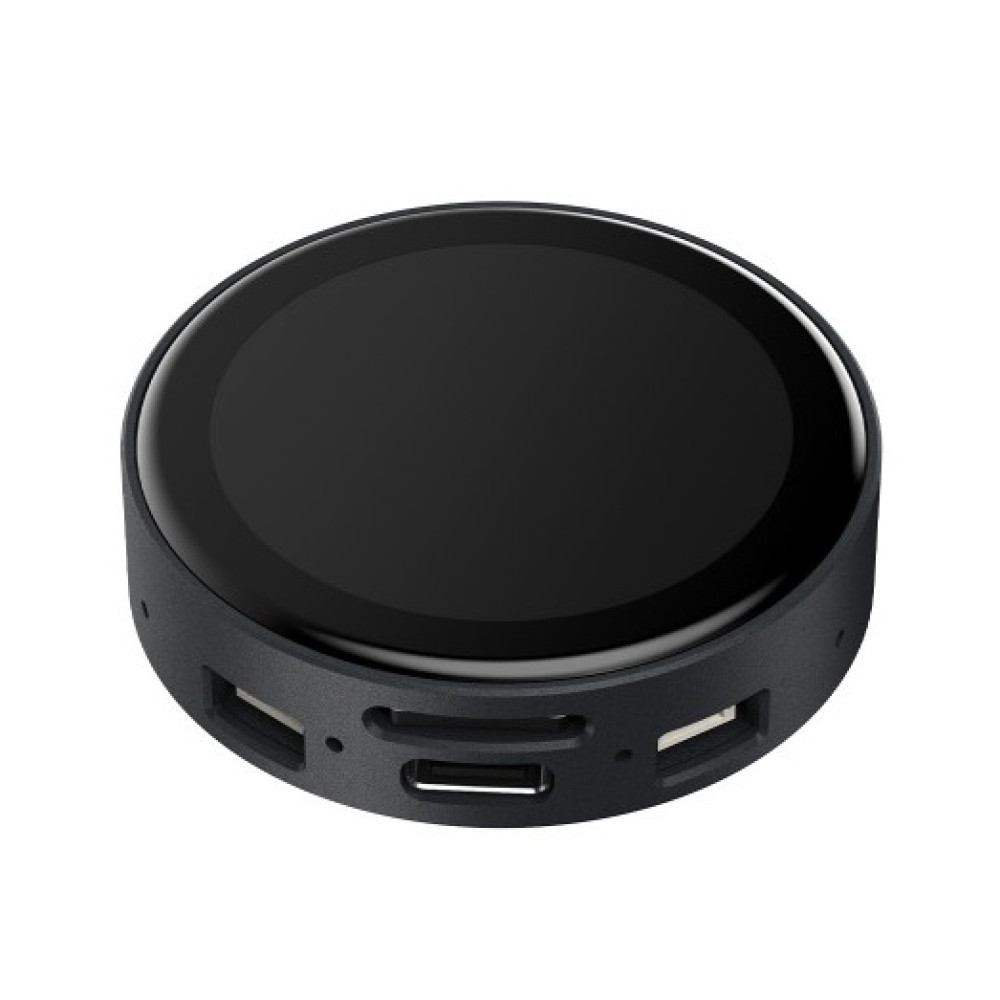

  • Опциональный металлический корпус из CNC-обработанного алюминия — прочный и стильный, с цветной маркировкой на обратной стороне, удобен для переноски и презентации проектов


AMOLED parameters:
Display Panel AMOLED Display Size 1.43 inch
Resolution 466 × 466 pixels Display Colors 16.7M
Brightness 350 cd/㎡ Contrast Ratio 60000:1
Communication Interface QSPI Driver IC CO5300
Touch Supported Touch IC FT6146


ESP32-C6 1.43inch AMOLED touch display development board, touch demo

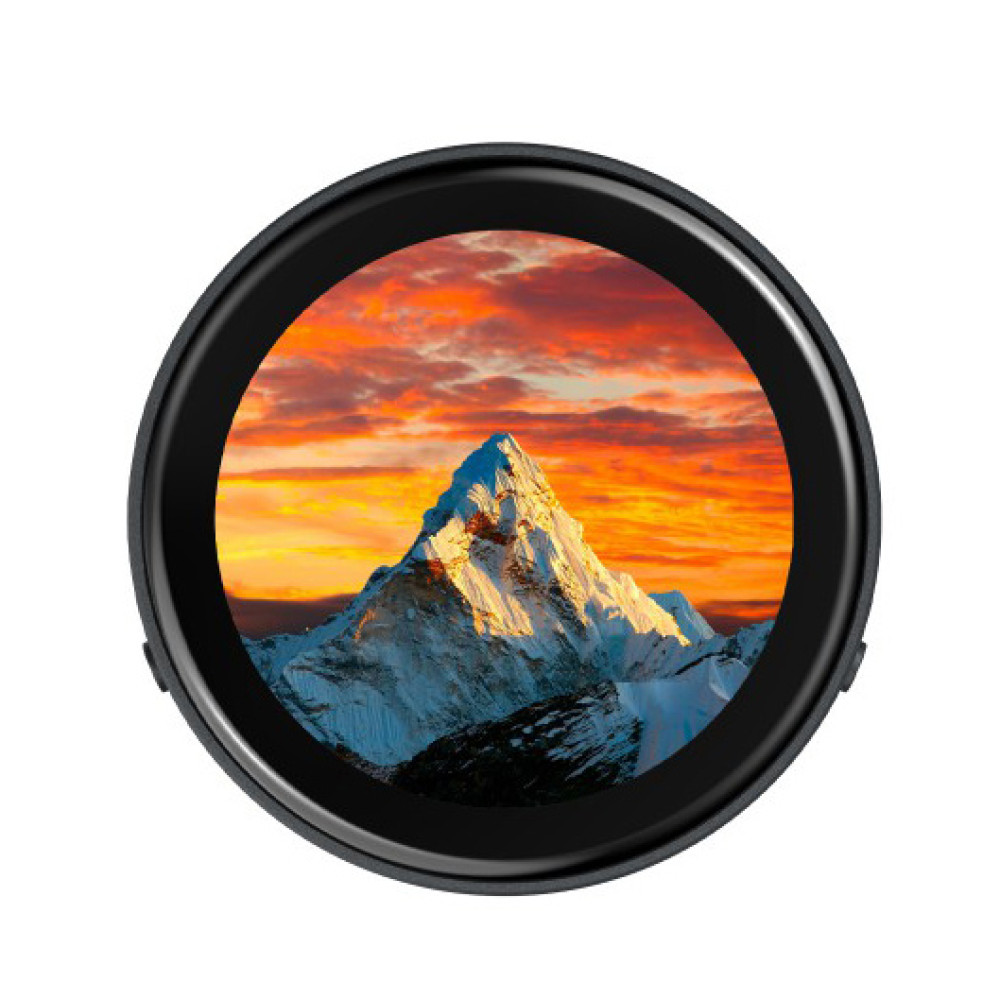

Adopts AMOLED screen

The next-generation display technology, compared to traditional LCD displays, the AMOLED screen features precise light-control capability, representing more delicate colors, more picture details, and more vivid videos and images

ESP32-C6 Touch AMOLED 1.43, adopts AMOLED screen
178° wide viewing angle

Excellent Display Performance, 16.7M color, wide viewing angle

ESP32-C6 Touch AMOLED 1.43, with wide viewing angle

Onboard audio encoding and decoding chips

Supports high-quality audio processing, providing clear and high-quality audio input and output

ESP32-C6 Touch AMOLED 1.43, onboard audio encoding and decoding chips
Supports AI Speech Interaction

Allows access to online large model platforms such as DeepSeek, Doubao, etc.

ESP32-C6 Touch AMOLED 1.43, allows accessing to online large model platforms


ESP32-C6 Touch AMOLED 1.43, AI speech interaction demo


Supports ESP-IDF, Arduino IDE

Comprehensive SDK, dev resources, tutorials to help you easily get started

ESP32-C6 Touch AMOLED 1.43, supports ESP-IDF ESP32-C6 Touch AMOLED 1.43, supports Arduino
ESP32-C6 suitable for AIoT applications


WIFI 6 and BLE 5 support

Supports WiFi 6, Bluetooth 5 and IEEE 802.15.4 (Zigbee 3.0 and Thread)
Its Bluetooth Low Energy Subsystem Supports Bluetooth 5 (LE) And Bluetooth Mesh

ESP32-C6 Touch AMOLED 1.43, with Wi-Fi 6 and BLE 5 support

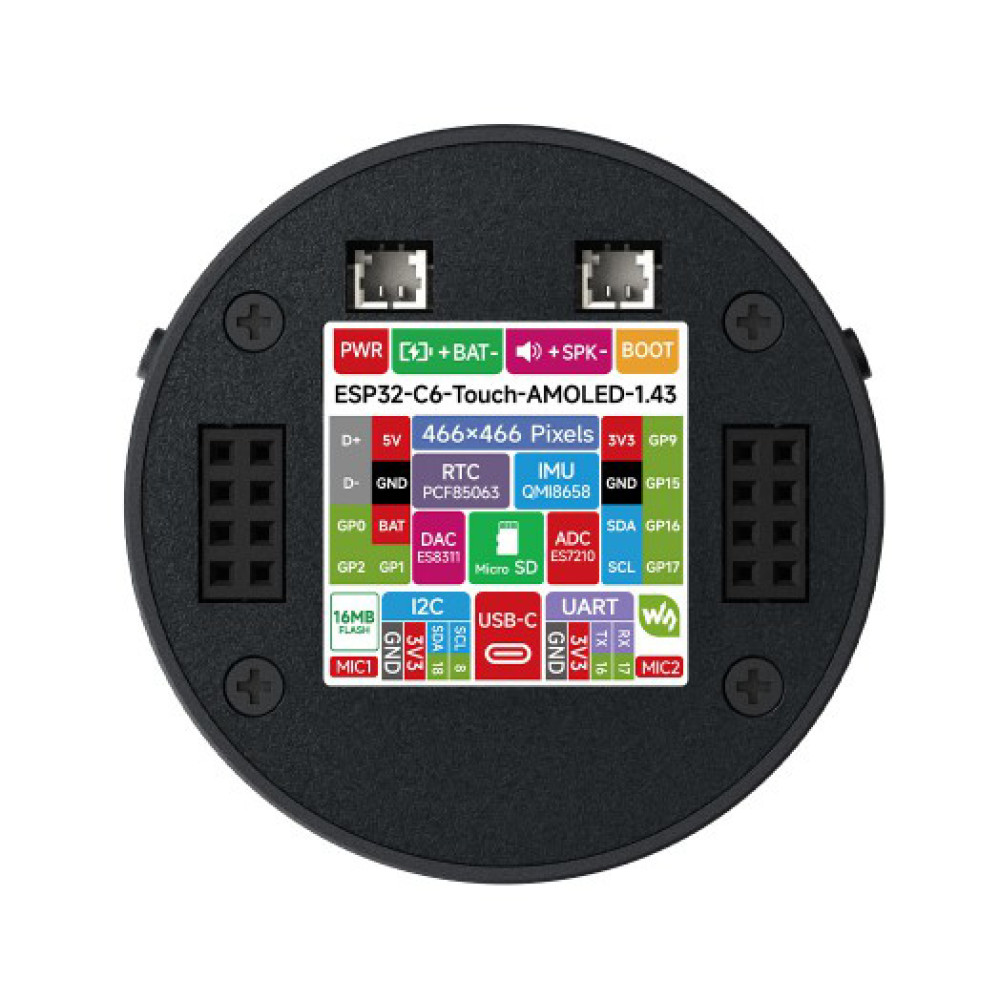

What's On Board
ESP32-C6 1.43inch AMOLED touch display development board, onboard components
  1. ESP32-C6
    RISC-V 32-bit single-core processor, up to 160MHz operating frequency, with 2.4GHz Wi-Fi 6 and BLE 5 support
  2. Onboard antenna
    Supports 2.4 GHz Wi-Fi (802.11 b/g/n) and Bluetooth 5 (LE)
  3. ES7210 ADC audio decoding chip
    High-performance and low-power audio ADC, supporting multi-channel microphone input
  4. MX1.25 2PIN Lithium battery header
    for 3.7V Lithium battery, supports charging and discharging
  5. MX1.25 2PIN speaker header
    Audiot signal output, supports connecting external speakers
  6. Dual microphones
    Dual digital microphone array, supporting richer voice interaction functions
  7. SH1.0 4PIN I2C header
    Standard I2C bus interface for easy expansion with sensors and other devices
  8. SH1.0 4PIN UART header
    for debugging or data communication with other modules
  9. PWR button
    for power supply ON/OFF when powered by Lithium battery, driver required

  1. BOOT button
    Press and hold the BOOT button, then power up again to enter download mode
  2. PCF85063
    RTC chip
  3. Two 2 × 4PIN headers (2.54mm pitch)
    for external module expansion
  4. Type-C port
    for program burning and log printing
  5. W25Q128JVSI
    16MB Flash
  6. ES8311 DAC audio encoding chip
    High-performance and low-power audio DAC
  7. QMI8658
    6-axis IMU includes a 3-axis gyroscope and a 3-axis accelerometer
  8. TCA9554PWR
    8-bit I2C GPIO expander chip
  9. TF card slot
    Supports FAT32-formatted TF cards for data expansion

Размеры без корпуса: ESP32-C6 1.43inch AMOLED touch display development board, outline dimensions


Размеры в корпусе:

ESP32-C6 1.43inch AMOLED touch display development board, outline dimensions with case
